Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Place of Origin: | China |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | EN593 |
| Model Number: | FBGD, FBBD, FBED,FBPD |
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | Price Negotiable |
| chi tiết đóng gói: | Thùng gỗ dán và pallet |
| Delivery Time: | Based on order |
| Payment Terms: | L/C, T/T |
| Khả năng cung cấp: | 2 container trong 60 ngày |
| Màu sắc: | Màu xanh RAL 5010 | Vật liệu: | Sắt dẻo GSJ500-7 |
|---|---|---|---|
| Disc Seat: | 316L | ghế cơ thể: | EPDM |
| Pressure Rating: | PN10 PN16 | Standard: | EN593 |
| Làm nổi bật: | van bướm hai cánh,Van Bướm Inox,Van bướm áp suất cao FBE |
||

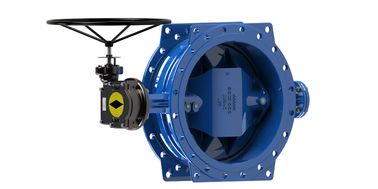

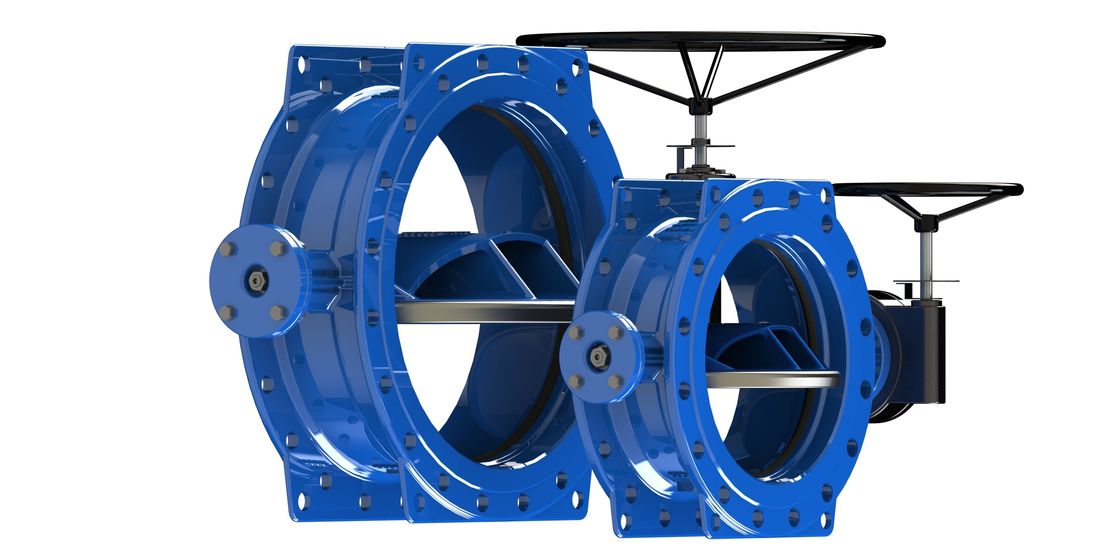

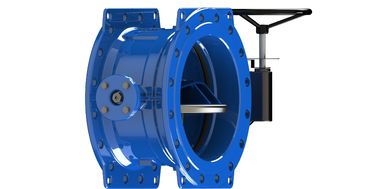

Máy phun bướm ngoại tâm bằng sắt mềm DI Disc Stainless Steel phủ
Mô tả:
AFC's Double Eccentric Flange Butterfly Valve (chúng tôi gọi tắt là FBGD) là một van bướm thiết kế mới tiên tiến.Toque hoạt động là một trong những thấp nhất trong số tất cả các van bướm và có thể được niêm phong theo cả hai hướng, đĩa và thân rất mạnh mà không có bất kỳ biến dạng.
Kích thước DN150-DN350mm, đĩa là hình dạng phẳng, cho phép rác lớn hơn chảy qua.gây ra ít nén và mặc cao su con dấu để tăng tuổi thọ của con dấu cao suNgoài ra, mất nước đầu giảm rất nhiều và nhiễu loạn giảm thiểu, do đó lưu lượng thông qua đĩa năng lượng và giảm chi phí bơm.
Tính năng:
.Van được làm từ cơ thể DI và đĩa DI.
. Thiết kế mới tiên tiến với thiết kế niêm phong đuôi chim và được nắm bắt bởi epoxy ở mặt sau, với nhiều vòng nâng để tiếp xúc nhiều hơn với đĩa nhưng ít ma sát hơn trong khi đóng.
Thiết kế ngoại tâm đôi cung cấp ít khu vực tiếp xúc của niêm phong với đĩa, và ít căng thẳng ở vị trí mở của đĩa.
Thiết kế đĩa với hình dạng vòm và thông qua đĩa có thể cung cấp dung lượng dòng chảy tốt hơn, mạnh hơn và ít trọng lượng hơn
. Các trục và đĩa kết nối với pin tangential có thể được trao đổi và cung cấp
kết nối cứng.
. DN 100-500MM sử dụng đĩa phẳng, và DN 600-1200MM sử dụng đĩa hình vòm.
. Epoxy phủ bên trong và bên ngoài.
Thiết kế van đáp ứng hoặc vượt quá EN 593.
. Kết nối sườn trên đáp ứng ISO 5211-1982, và F / F đáp ứng EN 558-1 loạt 13 & 14.
Độ mở VS hệ số dòng chảy Kv
| Giá trị KV | |||||||||
| Bằng cấp mở | |||||||||
| DN | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 ¢ |
| 100 | 8 | 12 | 26 | 62 | 124 | 168 | 311 | 495 | 624 |
| 150 | 13 | 51 | 103 | 173 | 276 | 442 | 719 | 1041 | 1184 |
| 200 | 17 | 108 | 191 | 304 | 488 | 794 | 1260 | 1854 | 2152 |
| 250 | 22 | 177 | 309 | 485 | 768 | 1242 | 1989 | 2897 | 3363 |
| 300 | 26 | 252 | 454 | 698 | 1099 | 1786 | 2835 | 4212 | 4843 |
| 350 | 33 | 302 | 622 | 1152 | 1702 | 2203 | 3652 | 6152 | 7302 |
| 400 | 51 | 351 | 751 | 1402 | 2142 | 2822 | 4602 | 7602 | 8402 |
| 450 | 55 | 414 | 952 | 1632 | 2522 | 3402 | 5602 | 8962 | 11002 |
| 500 | 67 | 472 | 1077 | 1922 | 2572 | 4582 | 7922 | 11812 | 14242 |
| 600 | 80 | 750 | 1718 | 3062 | 4100 | 7304 | 12612 | 18802 | 22682 |
| 700 | 97 | 868 | 2168 | 3982 | 5178 | 9272 | 16052 | 23432 | 28852 |
| 800 | 194 | 1390 | 3036 | 5576 | 7766 | 12702 | 22152 | 33472 | 46282 |
| 900 | 290 | 1762 | 3902 | 6972 | 9582 | 16822 | 28222 | 43452 | 52902 |
| 1000 | 362 | 2190 | 5056 | 8502 | 11442 | 21052 | 36162 | 52102 | 63402 |
| 1200 | 506 | 2733 | 6746 | 12261 | 15971 | 29201 | 48902 | 73802 | 90802 |
Vật liệu
DN100-DN500
DN600-DN1200
Kích thước:
