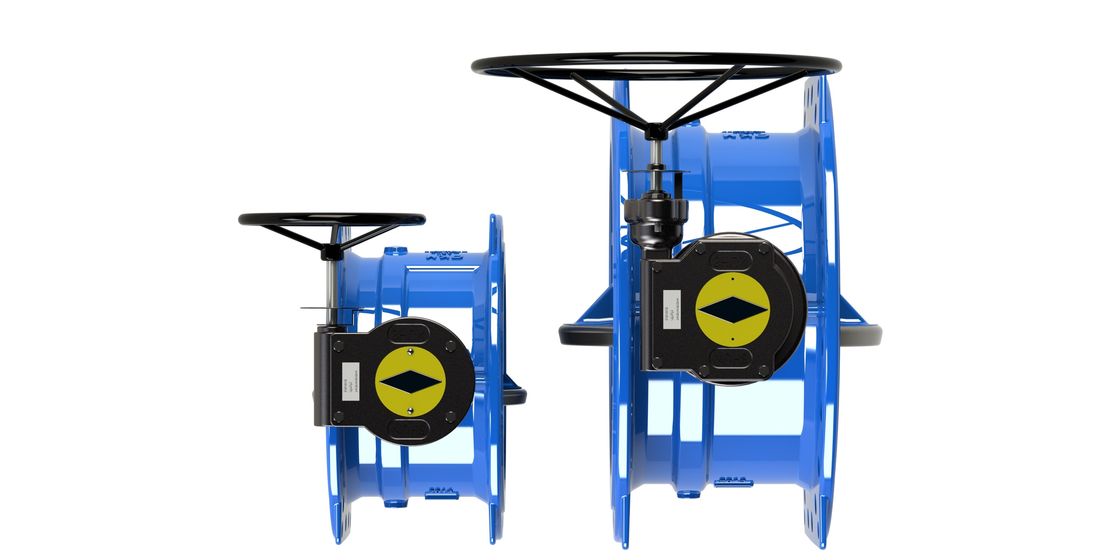

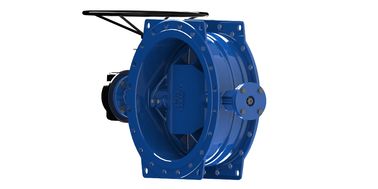

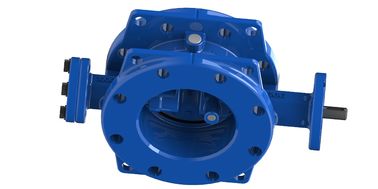

Đàn đĩa van bướm ngoại tâm bằng sắt mềm mại với lớp phủ SS316 lớp phủ FBE

Máy van bướm ngoại tâm đôi mô-men xoắn hoạt động thấpđĩa có lớp phủ SS316​


Mô tả:

AFC Double Eccentric Flange Butterfly Valve (chúng tôi gọi tắt là FBGD) là một van bướm thiết kế tiên tiến mới.Với thiết kế niêm phong đuôi chim với nhiều vòng nâng và cố định epoxy bên trong,nó cung cấp nhiều không gian hơn cho sự mở rộng cao su và mang lại rất ít nén và mặc giữa đĩa và ghế mềm và ngăn chặn con dấu được đẩy ra.

Với thiết kế đặc biệt hai và niêm phong cao su mềm trên cơ thể, các toque hoạt động là một trong những thấp nhất trong tất cả các van bướm và có thể được niêm phong ở cả hai hướng,đĩa và thân rất mạnh mà không bị biến dạng.

Sử dụng chân chạm để gắn giữa thân và đĩa mang lại sức mạnh cao hơn cho chân, không có khoảng cách giữa chân và thân làm cho không dễ biến dạng và không có cơ hội rò rỉ từ đĩa và chân,đĩa thay thế cũng như


Tính năng:

.Van được làm từ cơ thể DI và đĩa DI.
. Thiết kế mới tiên tiến với thiết kế niêm phong đuôi chim và được nắm bắt bởi epoxy ở mặt sau, với nhiều vòng nâng để tiếp xúc nhiều hơn với đĩa nhưng ít ma sát hơn trong khi đóng.
Thiết kế ngoại tâm đôi cung cấp ít khu vực tiếp xúc của niêm phong với đĩa, và ít căng thẳng ở vị trí mở của đĩa.
Thiết kế đĩa với hình dạng vòm và thông qua đĩa có thể cung cấp dung lượng dòng chảy tốt hơn, mạnh hơn và ít trọng lượng hơn
. Các trục và đĩa kết nối với pin tangential có thể được trao đổi và cung cấp
kết nối cứng.
. DN 100-500MM sử dụng đĩa phẳng, và DN 600-1200MM sử dụng đĩa hình vòm.
. Epoxy phủ bên trong và bên ngoài.
Thiết kế van đáp ứng hoặc vượt quá EN 593.
. Kết nối sườn trên đáp ứng ISO 5211-1982, và F / F đáp ứng EN 558-1 loạt 13 & 14.

Dịch vụ làm việc:

Hệ thống nước, hệ thống nước thải, hệ thống phân phối nước, hệ thống HVAC, công nghiệp, nhà máy điện.

Vật liệu

DN100-DN500

DN600-DN1200


Độ mở VS hệ số dòng chảy Kv




Kích thước:
