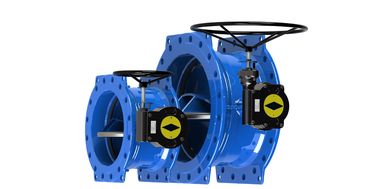

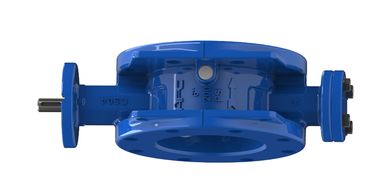

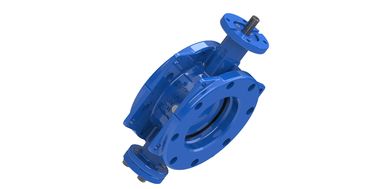

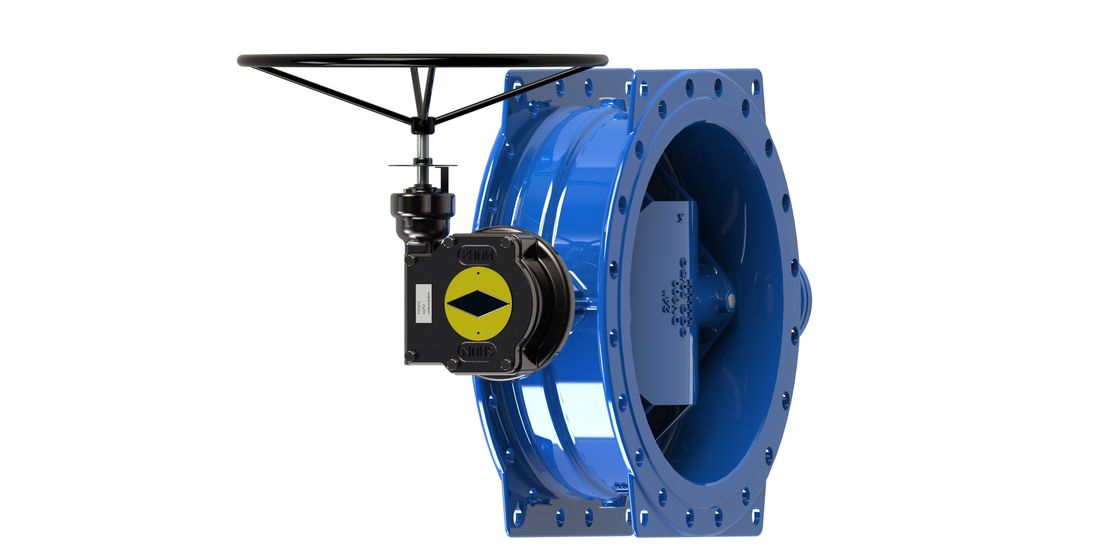

Ventil bướm niêm phong mềm loại vòm ngoại tâm kép cho hệ thống nước thải

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	AFC OEM
Chứng nhận:	EN593
Số mô hình:	FBGD, FBBD, FBED, FBPD

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	Price Negotiable
Packaging Details:	Plywood cases and pallets
Thời gian giao hàng:	Dựa trên đơn đặt hàng
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	2 container trong 60 ngày

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Ventil bướm niêm phong mềm loại vòm ngoại tâm kép cho hệ thống nước thải	Color:	Blue RAL 5010,5015
Material:	Ductile Iron GSJ500-7	Ghế đĩa:	316L
Body Seat:	EPDM	Pressure Rating:	PN10 PN16
Tiêu chuẩn:	EN593
Làm nổi bật:	van kiểm soát bướm , van bướm hai cánh

Máy phun bướm nhựa mềm ngồi đôi vòm đôi kỳ lạ

Mô tả:

AFC Double Eccentric Flange Butterfly Valve (chúng tôi gọi tắt là FBGD) là một van bướm thiết kế mới tiên tiến.Toque hoạt động là một trong những thấp nhất trong số tất cả các van bướm và có thể được niêm phong theo cả hai hướng, đĩa và thân rất mạnh mà không bị biến dạng. kích thước DN100-DN500mm, đĩa là hình dạng phẳng, cho phép rác lớn hơn chảy qua.DN500 đến DN1200mm đĩa là hình cung với xương sườn mạnh mẽ hơn trên lưng, gây ra ít nén và mặc cao su niêm phong để tăng tuổi thọ của niêm phong cao su.do đó dòng chảy thông qua đĩa năng lượng được tiết kiệm và giảm chi phí bơm. DN600 Butterfly Valve có thể hoạt động hơn 10.000 lần và vẫn hoạt động.

Động lực hoạt động:

Động lực đầu trần (Nm)
DN	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320

Độ mở VS hệ số dòng chảy Kv

Giá trị KV
Bằng cấp mở
DN	10	20	30	40	50	60	70	80	90 ¢
100	8	12	26	62	124	168	311	495	624
150	13	51	103	173	276	442	719	1041	1184
200	17	108	191	304	488	794	1260	1854	2152
250	22	177	309	485	768	1242	1989	2897	3363
300	26	252	454	698	1099	1786	2835	4212	4843
350	33	302	622	1152	1702	2203	3652	6152	7302
400	51	351	751	1402	2142	2822	4602	7602	8402
450	55	414	952	1632	2522	3402	5602	8962	11002
500	67	472	1077	1922	2572	4582	7922	11812	14242
600	80	750	1718	3062	4100	7304	12612	18802	22682
700	97	868	2168	3982	5178	9272	16052	23432	28852
800	194	1390	3036	5576	7766	12702	22152	33472	46282
900	290	1762	3902	6972	9582	16822	28222	43452	52902
1000	362	2190	5056	8502	11442	21052	36162	52102	63402
1200	506	2733	6746	12261	15971	29201	48902	73802	90802
