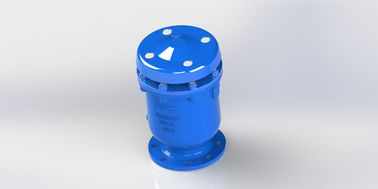

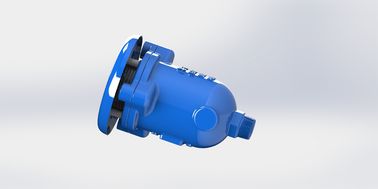

Phòng chống sốc kết hợp van giải phóng không khí Vacuum Breaker có sẵn Không khí nhỏ

Triple chức năng, khí thải lớn, không khí nhỏ, bộ ngắt chân không, chống sốc, kết hợp van giải phóng không khí

Đặc điểm:

Thiết kế tiên tiến với cơ chế đơn giản, float mạnh mẽ để ngăn ngừa nứt khi búa nước đột ngột & đóng nhanh.
. Cơ chế vận động khí để chống lại tiếng nổ đóng dưới tốc độ không khí cao hơn ngay cả đến tốc độ âm thanh của không khí.
Không có cánh tay hoặc đòn bẩy để ngăn chặn rung, uốn cong, đóng trực tiếp của float.
. lỏng lỏng bên ngoài float, giữ float di chuyển trong đường ray hướng dẫn được chỉ định.
. đệm cao su đáy để ngăn ngừa va chạm, và thoát dễ dàng với lỗ thích hợp xung quanh lồng trong chân không.
. Bên ngoài màn hình sẽ là một lựa chọn cho sự an toàn và ngăn chặn côn trùng hoặc chim trong.
Hoàn toàn hợp nhất epoxy phủ bên trong và bên ngoài của thân van cho dịch vụ lâu dài.
Tiêu chuẩn sản xuất đáp ứng BS EN1074-4, AWWA C512
. khoan và kích thước flange đáp ứng BS EN 1092 và BS EN 558 và flange ANSI.

Chức năng:

Bộ van giải phóng không khí động kết hợp cung cấp 3 chức năng:

1. Giảm khí lớn

Trong khi lấp đầy đường ống, phao sẽ ở lại vị trí ban đầu của nó.

Để không khí lớn ra khỏi van thông qua vòi lớn.

2. Không khí nhỏ được giải phóng

2-1.Khi mực nước lên đến đỉnh, phao sẽ lên đến vị trí gần của nó và đóng vòm niêm phong - lỗ lớn và lỗ nhỏ.

Không khí (2% không khí hòa tan trong nước) liên tục ra khỏi nước và tập trung ở đầu van.

2-3.The float sẽ được lái xuống và cho túi nhỏ ra thông qua lỗ nhỏ.

2-4.The cung niêm phong sẽ vẫn ở vị trí gần cho đến khi trống nước

3. Lưu lượng không khí lớn trong quá trình thoát nước của đường ống.

3-1. Trình nổi sẽ rơi xuống khi không có đường ống.

Không khí lớn sẽ đi vào đường ống thông qua van.

3-3. Ngăn ngừa sụp đổ của đường ống và phá vỡ chân không.

3-4. Bảo vệ vòng o-đan niêm phong khỏi tắc nghẽn trong đường ống.

Các lĩnh vực dịch vụ:
Đối với hệ thống nước, chữa cháy, hệ thống tưới tiêu.

Dữ liệu kỹ thuật:
Phạm vi kích thước:DN 25-300MM
Đánh giá áp suất:1.0Mpa, 1.6Mpa ((Thread)
1.0Mpa,1.6Mp,2.5 Mpa ((Flanch)
Nhiệt độ làm việc: -10 °C-80 °C.
Phương tiện lưu thông: nước sạch

Bảng chọn kích thước:

Danh sách vật liệu:

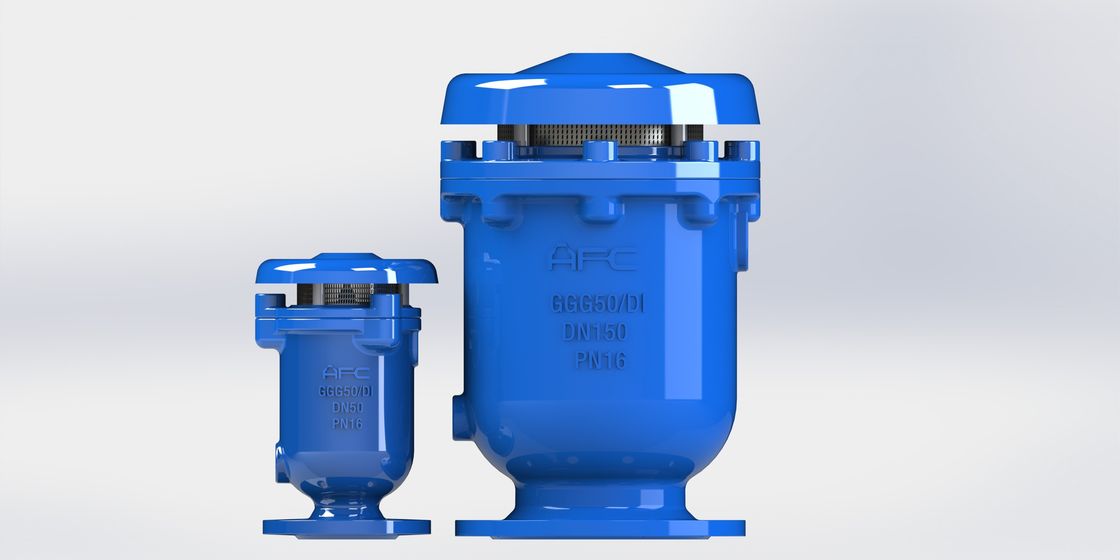

KARS (loại sợi DN25-DN50)

KARX (Flanges)Loại DN50-DN300)

Kích thước:

KARS (TĐầu máy loại DN25-DN50)

KARX (loại vòm DN50-DN300)

Đặc điểm lưu lượng không khí

Không khí thải lớn

Lưu lượng không khí

Khả năng thông gió nhỏ
