Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Place of Origin: | China |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | ISO9001-2015 |
| Số mô hình: | SKAR |
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | USD RMB |
| chi tiết đóng gói: | trường hợp ván ép |
| Delivery Time: | 45-60 days |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | Dựa trên đơn đặt hàng |
| Material: | Ductile iron GJS500-7 | Internal parts: | SS316 |
|---|---|---|---|
| Lớp phủ: | Epoxy ngoại quan kết hợp | Vùng chảy: | Khu vực dòng chảy đầy đủ |
| Color: | RAL5010 | Specialty: | Spill Free |
| Làm nổi bật: | van giải phóng không khí nước thải,van không khí nước thải,Van áp suất không khí không tràn |
||
Sự kết hợp ba chức năng ống thoát nước thải không khí không tràn toàn bộ khu vực dòng chảy Ductile sắt EPOXY phủ

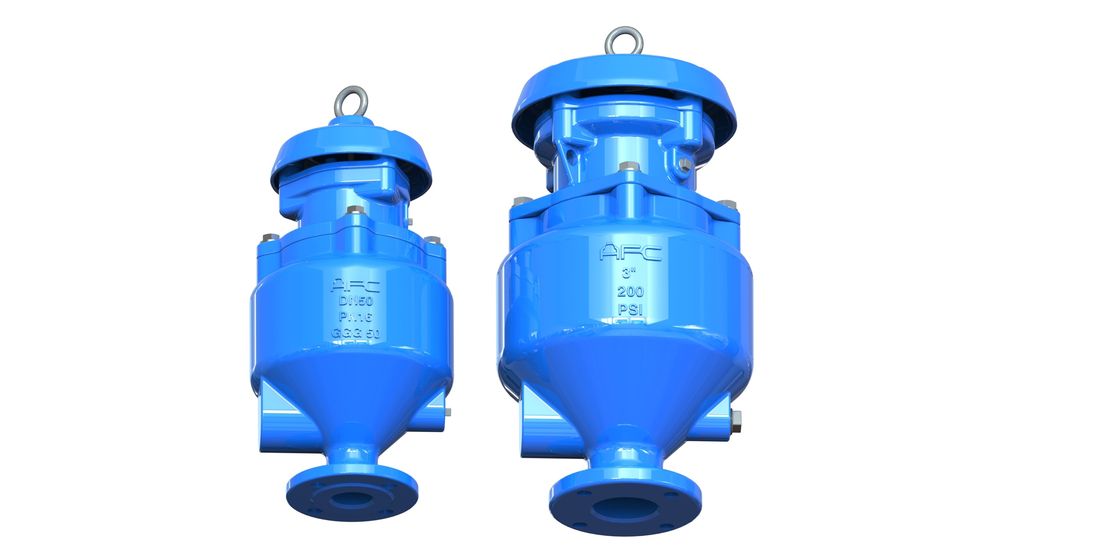

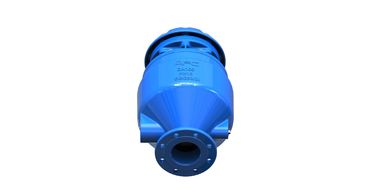

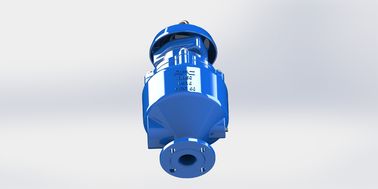

SKAR - Van giải phóng không khí kết hợp nước thải
Tính năng
Bộ van giải phóng không khí động kết hợp cung cấp 3 chức năng:
1.Thiếu khí lớn trong quá trình đổ ống dẫn.
2.Thiếu khí giải phóng dưới đường ống áp suất.
3.Lưu lượng không khí lớn trong quá trình thoát nước của đường ống.
.Thiết kế tiên tiến với cơ chế đơn giản, float mạnh để ngăn ngừa nứt trong thép nước đột ngột & đóng nhanh.
.Hộp cửa sổ để ổn định phía trên
Không có cánh tay hoặc đòn bẩy để ngăn chặn rung động, uốn cong, đóng trực tiếp của tàu nổi.
.Sống boss ở trên cùng & dưới cùng để làm sạch
. đệm cao su đáy để ngăn ngừa va chạm, và thoát dễ dàng với lỗ thích hợp xung quanh lồng trong chân không.
Hoàn toàn hợp nhất epoxy phủ bên trong và bên ngoài của thân van cho dịch vụ lâu dài.
Tiêu chuẩn sản xuất đáp ứng BS EN1074-4, AWWA C512
. khoan và kích thước flange đáp ứng BS EN 1092 và BS EN 558 và flange ANSI.
Dữ liệu kỹ thuật:
Phạm vi kích thước: DN 50-200MM
Đánh giá áp suất:1.0Mpa,1.6Mp (Flanch)
Nhiệt độ làm việc: -10 °C-80 °C.
Phương tiện lưu thông: nước thải.
| Bảng chọn nhanh | |||||
| Tỷ lệ lưu lượng nước CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
| Kích thước ống chính MM |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
| Kích thước của SKAR MM |
50 | 80 | 100 | 150 | 200 |
Vật liệu:
| Không | Tên phần | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | EN GJS500-7 |
| 2 | Lò nổi | Thép không gỉ | ANSI304/316L |
| 3 | Phần giữa | Sắt mềm | EN GJS500-7 |
| 4 | Vòng O | Cao su | NBR |
| 5 | Hex Bolt | Thép không gỉ | ANSI 304 |
| 6 | Wahser | Thép không gỉ | ANSI 304 |
| 7 | Nắp xe | Sắt mềm | EN GJS500-7 |
| 8 | Bìa | Sắt mềm | EN GJS500-7 |
| 9 | Máy giặt | Thép không gỉ | Thương mại/ANSI304/316 |
| 10 | Hex Bolt | Thép không gỉ | Thương mại/ANSI304/316 |
| 11 | Màn mắt | Thép carbon | Thương mại |
| 12 | Cột | Alumium | Thương mại |
| 13 | Vòng O | Cao su | NBR |
| 14 | Chiếc ghế | Cao su | NBR |
| 15 | Vòng niêm phong | Thép không gỉ | ANSI304/316L |
| 16 | Ghế mở | Cao su | NBR |
| 17 | Cây | Thép không gỉ | ANSI304/316L |
| 18 | Tùy chọn cắm | Thép không gỉ | ANSI304/316L |
| 19 | Khung nhỏ | Thép không gỉ | ANSI304/316L |
| size≥DN150 không có trụ | |||
Kích thước:
| Đơn vị:MM | |||||||||||
| DN | Mô hình số. | H | φD | ΦK | ΦB | nφd | C | ||||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4-φ19 | 19 | ||||
| 80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8-φ19 | 19 | ||||
| 100 | SKAR-0100 | 676 | 220 | 180 | 156 | 8-φ19 | 19 | ||||
| 150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8-φ23 | 19 | ||||
| 200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8-φ23 | 12-φ23 | 20 | |||
