Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | WRAS NSF61/372 |
| Số mô hình: | KARX KARR KARA |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Price negotiable USD RMB |
| Packaging Details: | Plywood cases |
| Thời gian giao hàng: | 45-60 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | Dựa trên đơn đặt hàng |
| Material: | Ductile Iron GJS500-7 | Internal parts: | SS304 |
|---|---|---|---|
| Flow area: | Full flow area | Color: | RAL 5010 |
| Standard: | EN1074-4 AWWAC515 | phê duyệt: | WRAS NSF61 |
| Làm nổi bật: | van giải phóng áp suất không khí,van giải phóng không khí nước |
||

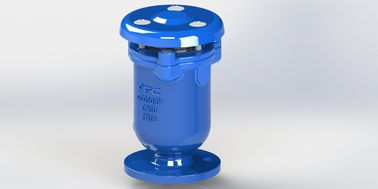

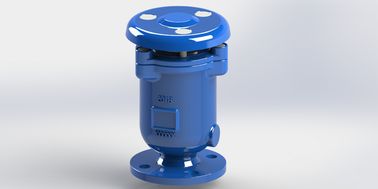

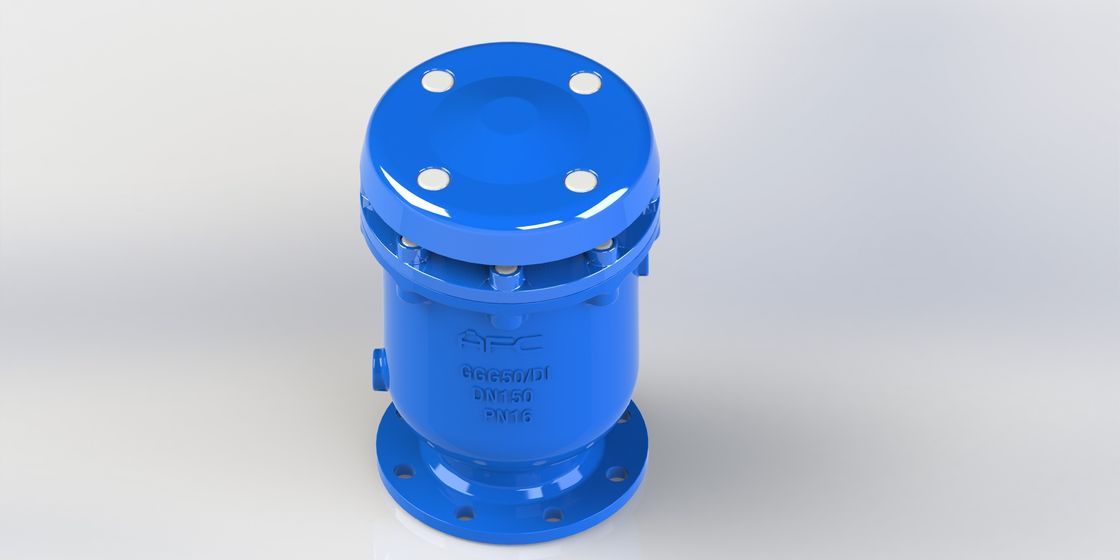

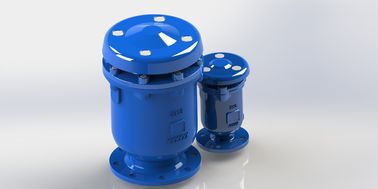

Triple chức năng, khí thải lớn, không khí nhỏ, bộ ngắt chân không, chống sốc, kết hợp van giải phóng không khí
Thiết kế tiên tiến với cơ chế đơn giản, float mạnh mẽ để ngăn ngừa nứt khi búa nước đột ngột & đóng nhanh.
. Cơ chế vận động khí để chống lại tiếng nổ đóng dưới tốc độ không khí cao hơn ngay cả đến tốc độ âm thanh của không khí.
Không có cánh tay hoặc đòn bẩy để ngăn chặn rung, uốn cong, đóng trực tiếp của float.
. lỏng lỏng bên ngoài float, giữ float di chuyển trong đường ray hướng dẫn được chỉ định.
. đệm cao su đáy để ngăn ngừa va chạm, và thoát dễ dàng với lỗ thích hợp xung quanh lồng trong chân không.
. Bên ngoài màn hình sẽ là một lựa chọn cho sự an toàn và ngăn chặn côn trùng hoặc chim trong.
Hoàn toàn hợp nhất epoxy phủ bên trong và bên ngoài của thân van cho dịch vụ lâu dài.
Tiêu chuẩn sản xuất đáp ứng BS EN1074-4, AWWA C512
. khoan và kích thước flange đáp ứng BS EN 1092 và BS EN 558 và flange ANSI.
Các lĩnh vực dịch vụ:
Đối với hệ thống nước, chữa cháy, hệ thống tưới tiêu.
Dữ liệu kỹ thuật:
Phạm vi kích thước:DN 25-300MM
Đánh giá áp suất:1.0Mpa, 1.6Mpa ((Thread)
1.0Mpa,1.6Mp,2.5 Mpa ((Flanch)
Nhiệt độ làm việc: -10 °C-80 °C.
Phương tiện lưu thông: nước sạch
Bảng chọn kích thước:
| Phạm vi dòng chảy nước Max CMH |
760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
| Kích thước đường ống chính mm |
80-300 | 200-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 | 2100-3000 |
| Kích thước ổ cắm của KARX mm |
25 | 50 | 80 | 100 | 150 | 200 | 300 |
| lỗ của ổ cắm mm |
50 | 75 | 95 | 130 | 170 | 230 | 330 |
| kích thước lỗ nhỏ mm |
1.6 | 1.6 | 2 | 2.5 | 3 | 4 |
4
|
Danh sách vật liệu:
KARS (loại sợi DN25-DN50)
| Danh sách phần | |||
| Không, không. | Tên phần | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | EN GJS500-7 |
| 2 | Lò nổi | Thép không gỉ | ANSI 304 |
| 3 | Vòng niêm phong | Thép không gỉ | ANSI 304 |
| 4 | Hex Bolt | Thép carbon/ Thép không gỉ | Bọc kẽm/ ANSI 304 |
| 5 | Bìa | Thép carbon | Bọc epoxy |
| 6 | Màn hình | Thép không gỉ | ANSI 304 |
| 7 | Đảm bảo | Cao su | NBR/EPDM |
| 8 | Thùng dẫn đường | Thép không gỉ | ANSI 304 |
| 9 | Ghế vòi | Cao su | NBR/EPDM |
| 10 | Chiếc ghế | Cao su | NBR/EPDM |
| 11 | Vòng O | Cao su | NBR/EPDM |
| 12 | Nắp xe | Sắt mềm | EN GJS500-7 |
| 13 | Cột | Nhôm | Thương mại |
| 14 | Hex BOLT | Thép carbon/ Thép không gỉ | Bọc kẽm/ ANSI 304 |
| 15 | Máy giặt | Thép không gỉ | ANSI 304 |
| 16 | Mũ nhỏ | Thép không gỉ | ANSI 304 |
KARX (Flanges)Loại DN50-DN300)
| Danh sách phần | |||
| Không, không. | Tên phần | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | EN GJS500-7 |
| 2 | Lò nổi | Thép không gỉ | ANSI 304 |
| 3 | Vòng niêm phong | Thép không gỉ | ANSI 304 |
| 4 | Trong Hex Bolt | Thép carbon/ Thép không gỉ | G.I/ANSI 304 |
| 5 | Nắp xe | Sắt mềm | EN GJS500-7 |
| 6 | Bìa | Thép carbon | ANSI 304 |
| 7 | Màn hình | Thép không gỉ | ANSI 304 |
| 8 | Hex BOLT | Thép carbon/ Thép không gỉ | G.I/ANSI 304 |
| 9 | Máy giặt | Thép không gỉ | ANSI 304 |
| 10 | Cột | Nhôm | Thương mại |
| 11 | Vòng O | Cao su | NBR/EPDM |
| 12 | Chiếc ghế | Cao su | NBR/EPDM |
| 13 | Ghế vòi | Cao su | NBR/EPDM |
| 14 | Thùng dẫn đường | Thép không gỉ | ANSI 304 |
| 15 | Đảm bảo | Cao su | NBR/EPDM |
| 16 | Mũ nhỏ | Thép không gỉ | ANSI 304 |
Kích thước:
KARS (TĐầu máy loại DN25-DN50)
| Đơn vị:MM | ||||
| DN | Mô hình số. | φA | C | H |
| 25 | KARS-0025-BP | G1" | 20 | 243 |
| 32 | KARS-0032-BP | G1 1/4" | 20 | 243 |
| 40 | KARS-0040-BP | G1 1/2" | 20 | 243 |
| 50 | KARS-0050-BP | G2 | 20 | 243 |
| Ghi chú:BNP-British Piped Thread | ||||
KARX (loại vòm DN50-DN300)
| Đơn vị kích thước:MM | ||||||||||||||
| Không, không. | Mô hình số. | φB | Φd | ΦK | H | NΦd | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | |||
| 50 | KARX-0050 | 99 | 99 | 99 | 165 | 165 | 165 | 125 | 125 | 125 | 280 | 4Φ19 | 4Φ19 | 4Φ19 |
| 80 | KARX-0080 | 132 | 132 | 132 | 200 | 200 | 200 | 160 | 160 | 160 | 362 | 8Φ19 | 8Φ19 | 8Φ19 |
| 100 | KARX-0100 | 156 | 156 | 156 | 220 | 220 | 235 | 180 | 180 | 190 | 395 | 8Φ19 | 8Φ19 | 8Φ23 |
| 150 | KARX-0150 | 211 | 211 | 211 | 285 | 285 | 300 | 240 | 240 | 250 | 485 | 8Φ23 | 8Φ23 | 8Φ28 |
| 200 | KARX-0200 | 266 | 266 | 274 | 340 | 340 | 360 | 295 | 295 | 310 | 582 | 8Φ23 | 12Φ23 | 12Φ28 |
| 300 | KARX-0300 | 370 | 370 | 389 | 445 | 460 | 485 | 400 | 410 | 430 | 750 | 12Φ23 | 12Φ28 | 16Φ31 |
Đặc điểm lưu lượng không khí
Không khí thải lớn
Lưu lượng không khí
Khả năng thông gió nhỏ
