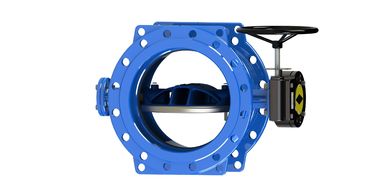

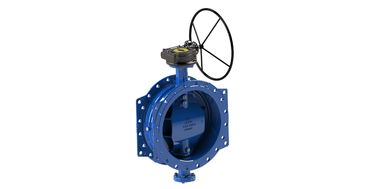

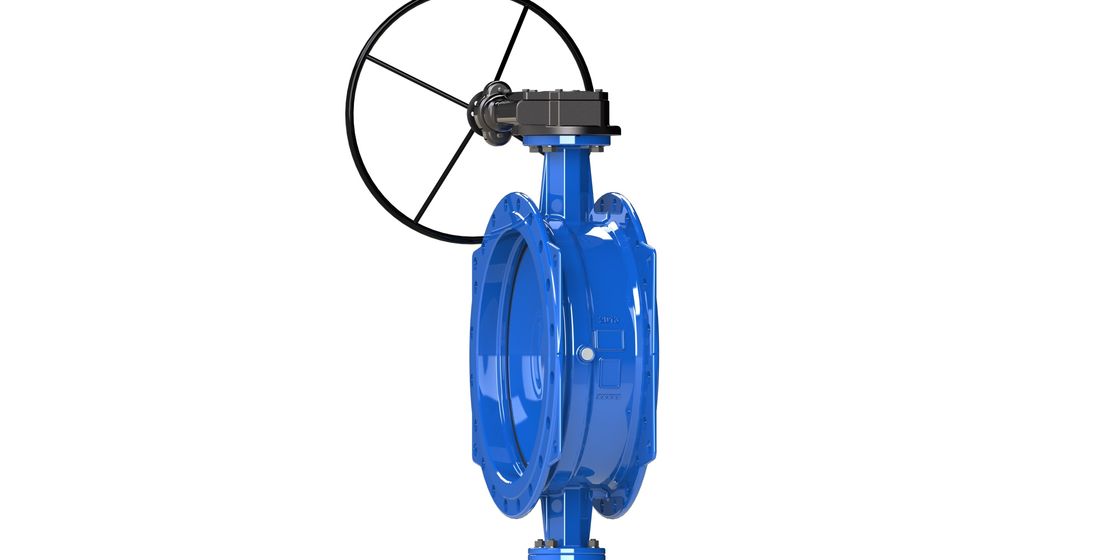

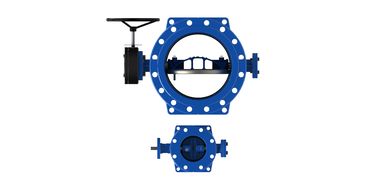

Dòng 13 và 14 Ventil bướm ngoại tâm bằng sắt mềm
AFC's Double Eccentric Flange Butterfly Valve (chúng tôi gọi tắt là FBGD) là một van bướm thiết kế mới tiên tiến.Toque hoạt động là một trong những thấp nhất trong số tất cả các van bướm và có thể được niêm phong theo cả hai hướng, đĩa và thân rất mạnh mà không có bất kỳ biến dạng.
Kích thước DN150-DN350mm, đĩa là hình dạng phẳng, cho phép rác lớn hơn chảy qua.gây ra ít nén và mặc cao su con dấu để tăng tuổi thọ của con dấu cao suNgoài ra, mất nước đầu giảm rất nhiều và nhiễu loạn giảm thiểu, do đó lưu lượng thông qua đĩa năng lượng và giảm chi phí bơm.
Tính năng:
.Van được làm từ cơ thể DI và đĩa DI.
. Thiết kế mới tiên tiến với thiết kế niêm phong đuôi chim và được nắm bắt bởi epoxy ở mặt sau, với nhiều vòng nâng để tiếp xúc nhiều hơn với đĩa nhưng ít ma sát hơn trong khi đóng.
Thiết kế ngoại tâm đôi cung cấp ít khu vực tiếp xúc của niêm phong với đĩa, và ít căng thẳng ở vị trí mở của đĩa.
Thiết kế đĩa với hình dạng vòm và thông qua đĩa có thể cung cấp dung lượng dòng chảy tốt hơn, mạnh hơn và ít trọng lượng hơn
. Các trục và đĩa kết nối với pin tangential có thể được trao đổi và cung cấp
kết nối cứng.
. DN 100-500MM sử dụng đĩa phẳng, và DN 600-1200MM sử dụng đĩa hình vòm.
. Epoxy phủ bên trong và bên ngoài.
Thiết kế van đáp ứng hoặc vượt quá EN 593.
. Kết nối sườn trên đáp ứng ISO 5211-1982, và F / F đáp ứng EN 558-1 loạt 13 & 14.
Độ mở VS hệ số dòng chảy Kv
| Giá trị KV | |||||||||
| Bằng cấp mở | |||||||||
| DN | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 ¢ |
| 100 | 8 | 12 | 26 | 62 | 124 | 168 | 311 | 495 | 624 |
| 150 | 13 | 51 | 103 | 173 | 276 | 442 | 719 | 1041 | 1184 |
| 200 | 17 | 108 | 191 | 304 | 488 | 794 | 1260 | 1854 | 2152 |
| 250 | 22 | 177 | 309 | 485 | 768 | 1242 | 1989 | 2897 | 3363 |
| 300 | 26 | 252 | 454 | 698 | 1099 | 1786 | 2835 | 4212 | 4843 |
| 350 | 33 | 302 | 622 | 1152 | 1702 | 2203 | 3652 | 6152 | 7302 |
| 400 | 51 | 351 | 751 | 1402 | 2142 | 2822 | 4602 | 7602 | 8402 |
| 450 | 55 | 414 | 952 | 1632 | 2522 | 3402 | 5602 | 8962 | 11002 |
| 500 | 67 | 472 | 1077 | 1922 | 2572 | 4582 | 7922 | 11812 | 14242 |
| 600 | 80 | 750 | 1718 | 3062 | 4100 | 7304 | 12612 | 18802 | 22682 |
| 700 | 97 | 868 | 2168 | 3982 | 5178 | 9272 | 16052 | 23432 | 28852 |
| 800 | 194 | 1390 | 3036 | 5576 | 7766 | 12702 | 22152 | 33472 | 46282 |
| 900 | 290 | 1762 | 3902 | 6972 | 9582 | 16822 | 28222 | 43452 | 52902 |
| 1000 | 362 | 2190 | 5056 | 8502 | 11442 | 21052 | 36162 | 52102 | 63402 |
| 1200 | 506 | 2733 | 6746 | 12261 | 15971 | 29201 | 48902 | 73802 | 90802 |
Vật liệu
DN100-DN500
| Không, không. | Tên phần | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | GJS500-7 |
| 2 | Chân dưới | Thép không gỉ | AISI420/304/316 |
| 3 | đĩa | Sắt mềm | GJS500-7 |
| 4 | Chân chính | Thép không gỉ | AISI420/304/316 |
| 5 | Nhẫn dự phòng | Nhựa | PTFE |
| 6 | Bảng giữ | Thép carbon | Thương mại |
| 7 | Chìa khóa trục | Thép carbon | Thương mại |
| 8 | Trong Hex Bolt | Thép carbon | Thương mại |
| 9 | Vòng O | Cao su | NBR |
| 10 | Xây đỡ trục | Thép carbon + đồng / PTFE | Thương mại |
| 11 | Trong Hex Bolt | Thép carbon | Thương mại |
| 12 | Đinh | Thép không gỉ | AISI431 |
| 13 | Trong Hex Bolt | Thép carbon | Thương mại |
| 14 | Xây đỡ trục | Thép carbon + đồng / PTFE | Thương mại |
| 15 | Bảng vị trí | Sắt mềm | GJS500-7 |
| 16 | Hex Bolt | Thép carbon | Thương mại |
| 17 | Trong Hex Bolt | Thép carbon | Thương mại |
| 18 | Vòng bên dưới | Sắt mềm | GJS500-7 |
| 19 | Vòng O | Cao su | NBR |
| 20 | Chiếc ghế đĩa | Thép không gỉ/DI | 316SS L/GJS500-7+ Epoxy |
| 21 | Ghế ghế | Cao su | EPDM |
| 22 | Cây nêm | Epoxy | Thương mại |
| 23 | Người điều hành | Worm Gear OP. | Thương mại |
| 24 | Hex Bolt | Thép không gỉ | AISI304 |
DN600-DN1200
| Không, không. | Tên phần | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | GJS500-7 |
| 2 | Chân dưới | Thép không gỉ | AISI420/304/316 |
| 3 | đĩa | Sắt mềm | GJS500-7 |
| 4 | Chân chính | Thép không gỉ | AISI420/304/316 |
| 5 | Nhẫn dự phòng | Nhựa | PTFE |
| 6 | Bảng giữ | Thép carbon | Thương mại |
| 7 | Chìa khóa trục | Thép carbon | Thương mại |
| 8 | Trong Hex Bolt | Thép carbon | Thương mại |
| 9 | Vòng O | Cao su | NBR |
| 10 | Xây đỡ trục | Thép carbon + đồng / PTFE | Thương mại |
| 11 | Trong Hex Bolt | Thép carbon | Thương mại |
| 12 | Đinh | Thép không gỉ | AISI431 |
| 13 | Trong Hex Bolt | Thép carbon | Thương mại |
| 14 | Xây đỡ trục | Thép carbon + đồng / PTFE | Thương mại |
| 15 | Bảng vị trí | Thép carbon | Thương mại |
| 16 | Hex Bolt | Thép carbon | Thương mại |
| 17 | Trong Hex Bolt | Thép carbon | Thương mại |
| 18 | Vòng bên dưới | Sắt mềm | GJS500-7 |
| 19 | Đang đẩy | Thép | Thương mại |
| 20 | Vòng O | Cao su | NBR |
| 21 | Chiếc ghế đĩa | DI+Epoxy/Thép không gỉ | 316SS L/GJS500-7+ Epoxy |
| 22 | Ghế ghế | Cao su | EPDM |
| 23 | Cây nêm | Epoxy | Thương mại |
| 24 | Người điều hành | Worm Gear OP. | Thương mại |
| 25 | Hex Bolt | Thép không gỉ | AISI304 |
Kích thước:
| Đơn vị: mm | |||||||||||||||
| DN | L | H1 | H2 | H3 | φB | Φk | ΦD | nφd | C | ||||||
| #13 | #14 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 100 | 127 | 190 | 155 | 155 | 25 | 156 | 180 | 220 | 8-φ19 | 19 | |||||
| 150 | 140 | 210 | 212 | 215 | 40 | 211 | 240 | 285 | 8-φ23 | 19 | |||||
| 200 | 152 | 230 | 248 | 250 | 48 | 266 | 295 | 340 | 8-φ23 | 12-φ23 | 20 | ||||
| 250 | 165 | 250 | 268 | 280 | 48 | 319 | 350 | 355 | 405 | 12-φ23 | 12-φ28 | 22 | |||
| 300 | 178 | 270 | 322 | 315 | 50 | 370 | 400 | 410 | 460 | 12-φ23 | 12-φ28 | 24.5 | |||
| 350 | 190 | 290 | 350 | 335 | 50 | 429 | 460 | 470 | 520 | 16-φ23 | 16-φ28 | 26.5 | |||
| 400 | 216 | 310 | 375 | 355 | 55 | 480 | 515 | 525 | 580 | 16-φ28 | 16-φ31 | 28 | |||
| 450 | 222 | 330 | 415 | 405 | 55 | 530 | 548 | 565 | 585 | 640 | 20-φ28 | 20-φ31 | 30 | ||
| 500 | 229 | 350 | 450 | 425 | 55 | 582 | 609 | 620 | 650 | 715 | 20-φ28 | 20-φ34 | 31.5 | ||
| Phân sợi trên (Gland) Tiêu chuẩn ISO 5211 | ||||||
| DN | ISO5211 | a1 | b1 | c1 | φd1 | e1 |
| 100 | F07 | 15 | 4 | 18 | 12 | 15 |
| 150 | F10 | 25 | 6 | 30 | 20 | 18 |
| 200 | F10 | 31 | 8 | 45 | 25 | 18 |
| 250 | F10 | 31 | 8 | 45 | 25 | 20 |
| 300 | F12 | 36 | 8 | 45 | 30 | 18 |
| 350 | F12 | 36 | 8 | 45 | 30 | 25 |
| 400 | F14 | 46 | 12 | 50 | 40 | 25 |
| 450 | F14 | 46 | 12 | 50 | 40 | 25 |
| 500 | F14 | 46 | 12 | 50 | 40 | 25 |
| Đơn vị: mm | |||||||||||||||
| DN | L | H1 | H2 | H3 | φB | Φk | ΦD | n-φd | C | ||||||
| #13 | #14 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 600 | 267 | 390 | 520 | 525 | 55 | 682 | 720 | 725 | 770 | 780 | 840 | 20-φ31 | 20-φ37 | 30 | 36 |
| 700 | 292 | 430 | 565 | 565 | 75 | 794 | 794 | 840 | 840 | 895 | 910 | 24-φ31 | 24-φ37 | 32.5 | 39.5 |
| 800 | 318 | 470 | 640 | 640 | 75 | 901 | 901 | 950 | 950 | 1015 | 1025 | 24-φ34 | 24-φ40 | 35 | 43 |
| 900 | 330 | 510 | 718 | 718 | 100 | 1001 | 1001 | 1050 | 1050 | 1115 | 1125 | 28-φ34 | 28-φ40 | 37.5 | 46.5 |
| 1000 | 410 | 550 | 785 | 785 | 110 | 1112 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-φ37 | 28-φ43 | 40 | 50 |
| 1200 | 470 | 630 | 940 | 940 | 110 | 1328 | 1328 | 1380 | 1455 | 1455 | 1485 | 32-φ40 | 32-φ49 | 45 | 57 |
| Phân sợi trên (Gland) Tiêu chuẩn ISO 5211 | |||||||
| DN | ISO5211 | a1 | b1 | c1 | φd1 | e1 | |
| PN10 | PN16 | ||||||
| 600 | F16 | 52 | 14 | 50 | 45 | 25 | |
| 700 | F16 | 68 | 18 | 70 | 60 | 25 | |
| 800 | F16 | F25 | 68 | 18 | 70 | 60 | 25 |
| 900 | F25 | 90 | 22 | 90 | 80 | 30 | |
| 1000 | F25 | 112 | 28 | 100 | 100 | 28 | |
| 1200 | F25 | 112 | 28 | 100 | 100 | 28 | |
