Name: Double Eccentric Butterfly Valve Dovetail Blue Rubber Seal Động lực thấp
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPE
Availability: InStock

Nhà Sản phẩm Van bướm ngoại tâm kép

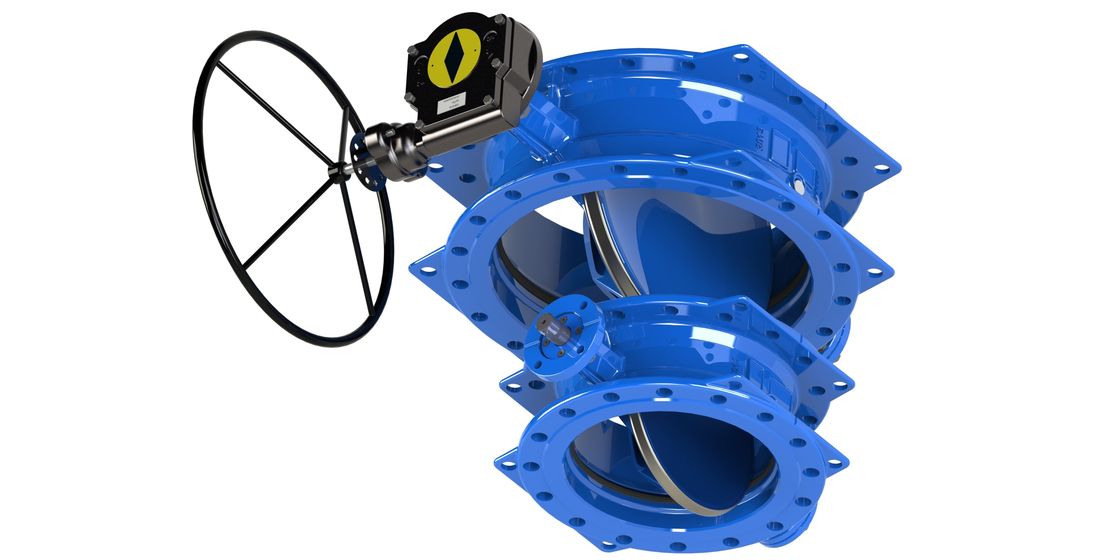

Double Eccentric Butterfly Valve Dovetail Blue Rubber Seal Động lực thấp

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	AFC OEM
Chứng nhận:	WRAS NSF61/372
Số mô hình:	FBGD, FBBD, FBED, FBPE

Thanh toán:

Minimum Order Quantity:	1
Packaging Details:	Plywood box or pallet
Delivery Time:	60 days
Payment Terms:	L/C, T/T
Supply Ability:	Based on order

Tiếp xúc

Chi tiết sản phẩm

Vật liệu:	Sắt dẻo GJS 500-7	Disc seat:	Stainless Steel 316L
ghế cơ thể:	EPDM	Tiêu chuẩn:	EN593, AWWA C504,
Màu sắc:	RAL5010 màu xanh	Worm Gear:	IP67
Làm nổi bật:	van kiểm soát bướm , van bướm hai cánh

Double Eccentric Butterfly Valve với cả hai bên niêm phong, mô-men xoắn thấp, Dovetail, sửa chữa trực tuyến

Đặc điểm:

Các đĩa của BV DN100-DN500mm có hình dạng phẳng, cho phép rác lớn hơn chảy qua.gây ra ít nén và mặc cao su con dấu để tăng tuổi thọ của con dấu cao suĐồng thời mất nước đầu có thể được giảm rất nhiều và nhiễu loạn có thể được giảm thiểu, do đó giảm chi phí bơm và lưu lượng thông qua đĩa năng lượng được tiết kiệm.

Tải sửa trực tuyến bởi EPOXY. Công nghệ đặc biệt có thể giúp người dùng có thể sửa chữa van bướm vòm vòm vòm vòm không cần phải lấy van ra khỏi đường ống yhanks cho công nghệ đặc biệt.Người dùng chỉ cần sửa chữa nó từ bên ngoài của van bướm mà không cần đi vào đường ốngVui lòng tham khảo nhà máy và chúng tôi sẽ chỉ cho bạn cách sửa chữa BV khi niêm phong cao su bị hỏng.

Dữ liệu kỹ thuật:

Nhiệt độ làm việc: -10 °C ~ 80 °C
Đánh giá: 1.0Mpa; 1.6Mpa, 150 Psi
Phương tiện lưu thông:Nước & Nước thải
Phạm vi kích thước: DN100-1200mm

Các lĩnh vực dịch vụ:
Hệ thống nước, hệ thống nước thải, hệ thống phân phối nước, hệ thống HVAC, công nghiệp, nhà máy điện

Danh sách mô-men xoắn

Động lực đầu trần (Nm)
DN	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320

Sản xuất:

Hệ thống chất lượng
IQC	Kiểm tra các bộ phận gọi đến
IPQC	Kiểm tra quá trình sản xuất có trình độ
FQC	Tất cả các van được thử nghiệm áp suất
OQC	Kiểm tra tầm nhìn van và đóng gói

Vật liệu

DN100-DN500

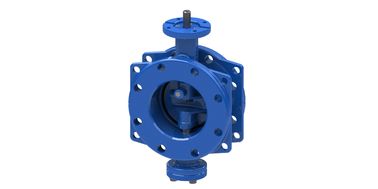

Double Eccentric Butterfly Valve Dovetail Blue Rubber Seal Động lực thấp 0

Không, không.	Tên phần	Vật liệu	Tiêu chuẩn
1	Cơ thể	Sắt mềm	GJS500-7
2	Chân dưới	Thép không gỉ	AISI420/304/316
3	đĩa	Sắt mềm	GJS500-7
4	Chân chính	Thép không gỉ	AISI420/304/316
5	Bảng dự phòng	Động vật sinh học	PTFE
6	Bảng giữ	Thép carbon	Thương mại
7	Chìa khóa trục	Thép carbon	Thương mại
8	Trong cuộn hex	Thép carbon	Thương mại
9	Vòng O	Cao su	NBR
10	Xây đỡ trục	Thép carbon+Brone/PTFE	Thương mại
11	Trong cuộn hex	Thép carbon	Thương mại
12	Đinh	Thép không gỉ	AISI431
13	Trong cuộn hex	Thép carbon	Thương mại
14	Xây đỡ trục	Thép carbon+Brone/PTFE	Thương mại
15	Bảng vị trí	Sắt mềm	GJS500-7
16	Hex Bolt	Thép carbon	Thương mại
17	Trong cuộn hex	Thép carbon	Thương mại
18	Vòng bên dưới	Sắt mềm	GJS500-7
19	Vòng O	Cao su	NBR
20	Chiếc ghế đĩa	Thép không gỉ/DI	316SSL/GJS500-7+Exoxy phủ
21	Ghế ghế	Cao su	EPDM
22	Cây nêm	Epoxy	Thương mại
23	Người điều hành	Máy móc giun.	Thương mại
24	Hex Bolt	Thép không gỉ	AISI304

DN600-DN1200

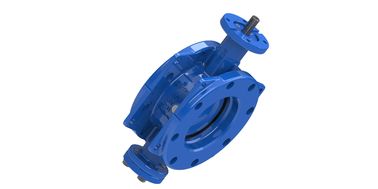

Double Eccentric Butterfly Valve Dovetail Blue Rubber Seal Động lực thấp 1

Không, không.	Tên phần	Vật liệu	Tiêu chuẩn
1	Cơ thể	Sắt mềm	GJS500-7
2	Chân dưới	Thép không gỉ	AISI420/304/316
3	đĩa	Sắt mềm	GJS500-7
4	Chân chính	Thép không gỉ	AISI420/304/316
5	Bảng dự phòng	Động vật sinh học	PTFE
6	Bảng giữ	Thép carbon	Thương mại
7	Chìa khóa trục	Thép carbon	Thương mại
8	Trong cuộn hex	Thép carbon	Thương mại
9	Vòng O	Cao su	NBR
10	Xây đỡ trục	Thép carbon+Brone/PTFE	Thương mại
11	Trong cuộn hex	Thép carbon	Thương mại
12	Đinh	Thép không gỉ	AISI431
13	Trong cuộn hex	Thép carbon	Thương mại
14	Xây đỡ trục	Thép carbon+Brone/PTFE	Thương mại
15	Bảng vị trí	Thép carbon	Thương mại
16	Hex Bolt	Thép carbon	Thương mại
17	Trong cuộn hex	Thép carbon	Thương mại
18	Vòng bên dưới	Sắt mềm	GJS500-7
19	Đang đẩy	Thép	Thương mại
20	Vòng O	Cao su	NBR
21	Chiếc ghế đĩa	DI+Epoxy/Thép không gỉ	316SSL/GJS500-7+Exoxy phủ
22	Ghế ghế	Cao su	EPDM
23	Cây nêm	Epoxy	Thương mại
24	Người điều hành	Máy móc giun.	Thương mại
25	Hex Bolt	Thép không gỉ	AISI304

Kích thước:

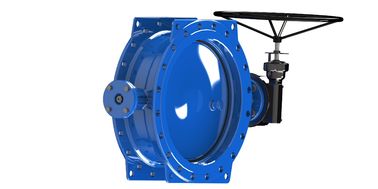

Double Eccentric Butterfly Valve Dovetail Blue Rubber Seal Động lực thấp 2

	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8Φ19		19
150	140	210	212	215	40	211		240		285		8Φ23		19
200	152	230	248	250	48	266		295		340		8Φ23	12Φ23	20
250	165	250	268	280	48	319		350	355	405		12Φ23	12Φ28	22
300	178	270	322	315	50	370		400	410	460		12Φ23	12Φ28	24.6
350	190	290	350	335	50	429		460	470	520		16Φ23	16Φ28	26.5
400	216	310	375	355	55	480		515	525	580		16Φ28	16Φ31	28
450	222	330	415	405	55	530	548	565	585	640		20Φ28	20Φ31	30
500	229	350	450	425	55	582	609	620	650	715		20Φ28	20Φ34	31.5

Double Eccentric Butterfly Valve Dovetail Blue Rubber Seal Động lực thấp 3

	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20Φ31	20Φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24Φ31	24Φ37	32.5	39.5
800	318	470	660	640	75	901	901	950	950	1015	1025	24Φ34	24Φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28Φ34	28Φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28Φ37	28Φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32Φ40	32Φ49	45	57
