van bướm đôi lập dị

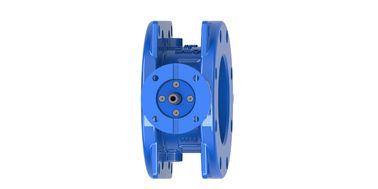

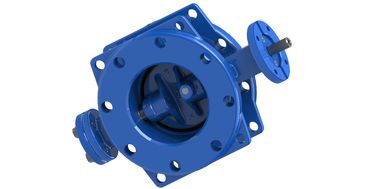

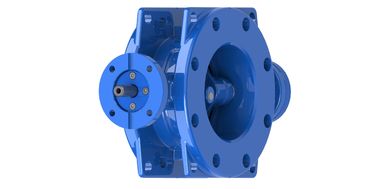

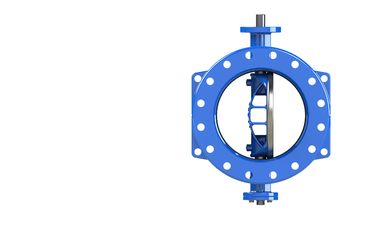

Hình ảnh lớn : van bướm đôi lập dị

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	AFC OEM
Chứng nhận:	WRAS NSF61/372
Số mô hình:	FBGD, FBBD, FBED, FBPE

Thanh toán:

Minimum Order Quantity:	1
chi tiết đóng gói:	Hộp gỗ dán hoặc pallet
Thời gian giao hàng:	60 ngày
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	Dựa trên đơn đặt hàng

Tiếp xúc

Chi tiết sản phẩm

Material:	Ductile Iron GJS 500-7	Disc seat:	Stainless Steel 316L
Body seat:	EPDM	Tiêu chuẩn:	EN593, AWWA C504,
Color:	Blue RAL5010	bánh giun:	IP67
Tên sản phẩm:	Van bướm ngoại tâm kép	mẫu mã:	FBBD/FBGD
Làm nổi bật:	van kiểm soát bướm , van bướm hai cánh

SS316L Disc Ring Double Eccentric Butterfly Valve đầu trần/Wore Gear hoạt động

Cả hai bên niêm phong, mô-men xoắn thấp, Dovetail, sửa chữa trực tuyến, van bướm lập dị kép

Đặc điểm:

.Van được làm từ cơ thể DI và đĩa DI.
Thiết kế mới tiên tiến với thiết kế niêm phong đuôi chim và được nắm bắt bởi epoxy ở phía sau với nhiều vòng nâng để có nhiều tiếp xúc với đĩa nhưng ít ma sát trong khi đóng.
Thiết kế ngoại tâm đôi cung cấp ít khu vực tiếp xúc của niêm phong với đĩa, và ít căng thẳng ở vị trí mở của đĩa.
Thiết kế đĩa với hình dạng vòm và thông qua đĩa có thể cung cấp dung lượng dòng chảy tốt hơn, mạnh hơn và ít trọng lượng hơn
. Các trục và đĩa kết nối với pin tangential có thể được trao đổi và cung cấp kết nối cứng.
DN 150-350MM sử dụng đĩa phẳng, và DN 350-1200MM sử dụng đĩa hình vòm.
. Epoxy phủ bên trong và bên ngoài.
Thiết kế van đáp ứng EN 593, BS 5155, AWWA C504 & API 609
. Kết nối sườn trên đáp ứng ISO 5211-1982, và F / F đáp ứng EN558-1 & AWWA C504.

Dữ liệu kỹ thuật:

Phạm vi kích thước: DN350-1200mm
Đánh giá: 1.0Mpa; 1.6Mpa, 150/250 Psi
Nhiệt độ làm việc: -10 °C ~ 80 °C
Phương tiện lưu thông:Nước & Nước thải

Ứng dụng:

Hệ thống nước, hệ thống nước thải, hệ thống phân phối nước, hệ thống HVAC, công nghiệp, nhà máy điện

Sản xuất:

Hệ thống chất lượng
IQC	Kiểm tra các bộ phận gọi đến
IPQC	Kiểm tra quá trình sản xuất có trình độ
FQC	Tất cả các van được thử nghiệm áp suất
OQC	Kiểm tra tầm nhìn van và đóng gói

van bướm đôi lập dị 0

DN	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8Φ19		19
150	140	210	212	215	40	211		240		285		8Φ23		19
200	152	230	248	250	48	266		295		340		8Φ23	12Φ23	20
250	165	250	268	280	48	319		350	355	405		12Φ23	12Φ28	22
300	178	270	322	315	50	370		400	410	460		12Φ23	12Φ28	24.6
350	190	290	350	335	50	429		460	470	520		16Φ23	16Φ28	26.5
400	216	310	375	355	55	480		515	525	580		16Φ28	16Φ31	28
450	222	330	415	405	55	530	548	565	585	640		20Φ28	20Φ31	30
500	229	350	450	425	55	582	609	620	650	715		20Φ28	20Φ34	31.5

van bướm đôi lập dị 1

DN	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20Φ31	20Φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24Φ31	24Φ37	32.5	39.5
800	319	470	660	640	75	901	901	950	950	1015	1025	24Φ34	24Φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28Φ34	28Φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28Φ37	28Φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32Φ40	32Φ49	45	57
