Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | EN593 |
| Số mô hình: | FBGD, FBBD, FBED, FBPD |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Price negotiable USD RMB |
| Packaging Details: | Plywood cases and pallets |
| Delivery Time: | Based on order |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 2 containers in 60 days |
| Product Name: | Double eccentric butterfly valve | Model Code: | FBBD FBGD |
|---|---|---|---|
| Màu sắc: | Màu xanh RAL 5010 | Vật liệu: | Sắt dẻo GSJ500-7 |
| Disc Seat: | 316L | Body Seat: | EPDM |
| Pressure Rating: | PN10 PN16 | Tiêu chuẩn: | EN593 |
| Làm nổi bật: | Dây niêm phong đuôi chim,DN150mm Double Eccentric Butterfly Valve,SS304 Disc Ring Butterfly Control Valve |
||

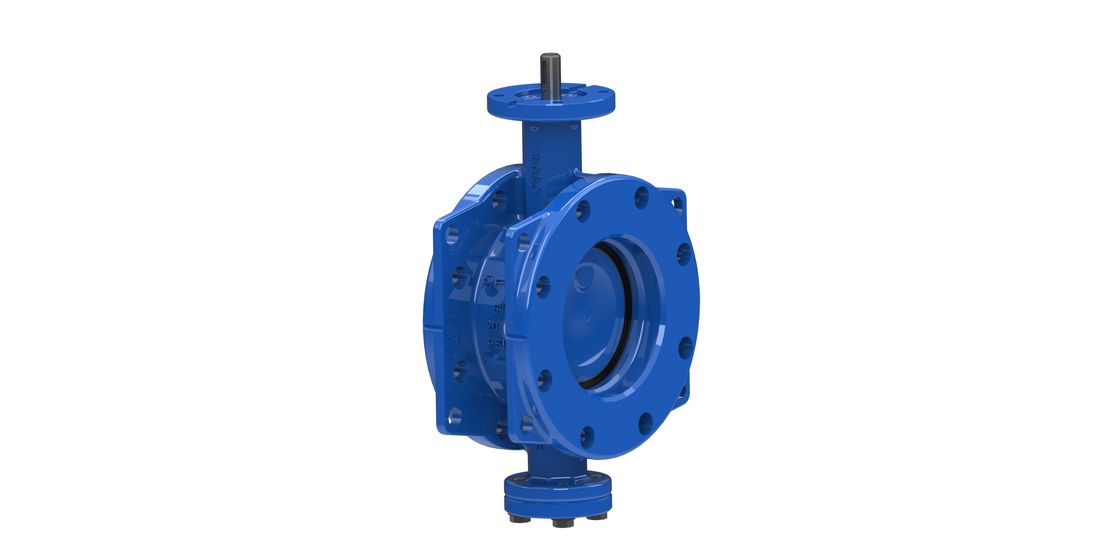

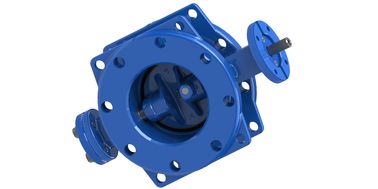

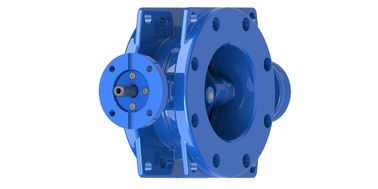

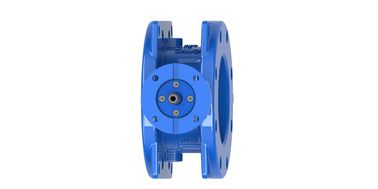

SS304 Disc Ring Double Eccentric Butterfly Valve Dovetail Seal Thiết kế
Tính năng:
Thiết kế mới tiên tiến với con dấu đuôi chim và được nắm bắt bởi epoxy ở mặt sau, với nhiều vòng nâng để có nhiều tiếp xúc hơn với đĩa nhưng ít ma sát hơn trong khi đóng.
Thiết kế ngoại tâm đôi cung cấp ít khu vực tiếp xúc của niêm phong với đĩa, và ít căng thẳng ở vị trí mở của đĩa.
Thiết kế đĩa với hình dạng vòm và thông qua đĩa có thể cung cấp dung lượng dòng chảy tốt hơn, mạnh hơn và ít trọng lượng hơn
. Các trục và đĩa kết nối với pin tangential có thể được trao đổi và cung cấp kết nối cứng.
. DN 100-500MM sử dụng đĩa phẳng, và DN 600-1200MM sử dụng đĩa hình vòm.
. Epoxy phủ bên trong và bên ngoài.
Thiết kế van đáp ứng hoặc vượt quá EN 593.
. Kết nối sườn trên đáp ứng ISO 5211-1982, và F / F đáp ứng EN 558-1 loạt 13 & 14.
Kích thước DN150-DN350mm, đĩa là hình dạng phẳng, cho phép rác lớn hơn chảy qua.gây ra ít nén và mặc cao su con dấu để tăng tuổi thọ của con dấu cao suNgoài ra, mất nước đầu giảm rất nhiều và nhiễu loạn giảm thiểu, do đó lưu lượng thông qua đĩa năng lượng và giảm chi phí bơm.
Kiểm soát sản xuất
| Hệ thống chất lượng | |
| IQC | Kiểm tra các bộ phận gọi đến |
| IPQC | Kiểm tra quá trình sản xuất có trình độ |
| FQC | Tất cả các van được thử nghiệm áp suất |
| OQC | Kiểm tra van, nhìn và đóng gói. |
Vật liệu
DN100-DN500
DN600-DN1200
Kích thước:
Độ mở VS hệ số dòng chảy Kv
| Giá trị KV | |||||||||
| Bằng cấp mở | |||||||||
| DN | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 ¢ |
| 100 | 8 | 12 | 26 | 62 | 124 | 168 | 311 | 495 | 624 |
| 150 | 13 | 51 | 103 | 173 | 276 | 442 | 719 | 1041 | 1184 |
| 200 | 17 | 108 | 191 | 304 | 488 | 794 | 1260 | 1854 | 2152 |
| 250 | 22 | 177 | 309 | 485 | 768 | 1242 | 1989 | 2897 | 3363 |
| 300 | 26 | 252 | 454 | 698 | 1099 | 1786 | 2835 | 4212 | 4843 |
| 350 | 33 | 302 | 622 | 1152 | 1702 | 2203 | 3652 | 6152 | 7302 |
| 400 | 51 | 351 | 751 | 1402 | 2142 | 2822 | 4602 | 7602 | 8402 |
| 450 | 55 | 414 | 952 | 1632 | 2522 | 3402 | 5602 | 8962 | 11002 |
| 500 | 67 | 472 | 1077 | 1922 | 2572 | 4582 | 7922 | 11812 | 14242 |
| 600 | 80 | 750 | 1718 | 3062 | 4100 | 7304 | 12612 | 18802 | 22682 |
| 700 | 97 | 868 | 2168 | 3982 | 5178 | 9272 | 16052 | 23432 | 28852 |
| 800 | 194 | 1390 | 3036 | 5576 | 7766 | 12702 | 22152 | 33472 | 46282 |
| 900 | 290 | 1762 | 3902 | 6972 | 9582 | 16822 | 28222 | 43452 | 52902 |
| 1000 | 362 | 2190 | 5056 | 8502 | 11442 | 21052 | 36162 | 52102 | 63402 |
| 1200 | 506 | 2733 | 6746 | 12261 | 15971 | 29201 | 48902 | 73802 | 90802 |
