Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước

|
| Place of Origin: | China |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | ISO9001-2015 |
| Số mô hình: | SKAR |
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | Price negotiable |
| chi tiết đóng gói: | trường hợp ván ép |
| Delivery Time: | 45-60 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | Based on order |
| Product Name: | Full Flow Area Water Release Valve Sewage Kinetic SS316 Internal Parts | mẫu mã: | SKAR |
|---|---|---|---|
| Vật liệu: | Sắt dẻo GJS500-7 | Bộ phận bên trong: | SS316 |
| Coating: | Fushion Bonded Epoxy | Vùng chảy: | Khu vực dòng chảy đầy đủ |
| Color: | RAL5010 | Specialty: | Spill Free |
| Làm nổi bật: | Van giải phóng nước vùng dòng chảy đầy đủ,SS316 Van giải phóng nước bên trong,Van giải phóng nước thải động |
||

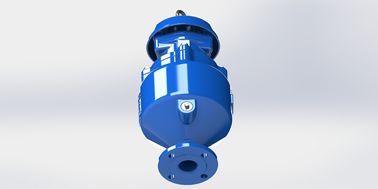

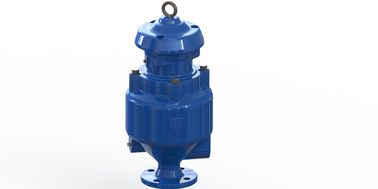

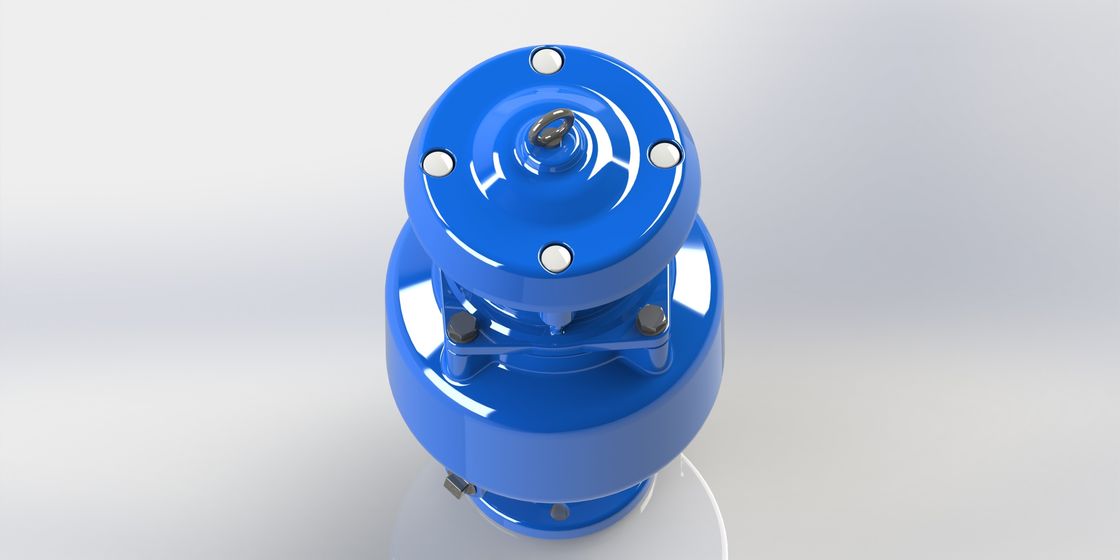

Khu vực dòng chảy đầy đủ van giải phóng nước cống thải động SS316 Phần bên trong
Chức năng:
Bộ van giải phóng không khí động kết hợp cung cấp 3 chức năng:
1. Giải phóng không khí lớn - bởi thiết bị chống sốc
Giảm tốc độ thả khí để ngăn chặn búa nước.
2. Không khí nhỏ được giải phóng
Khi mực nước lên đến đỉnh, nổi sẽ lên đến vị trí gần của nó và đóng vòm niêm phong- lỗ lớn và lỗ nhỏ.
Không khí (2% không khí hòa tan trong nước) liên tục ra khỏi nước và tập trung ở đầu van.
2-3. tàu nổi sẽ được lái xuống và để túi nhỏ ra thông qua lỗ nhỏ.
2-4. vòng cung niêm phong sẽ vẫn ở vị trí gần cho đến khi trống rỗng của nước
3. Lưu lượng không khí lớn trong quá trình thoát nước của đường ống.
3-1 - Động cơ sẽ rơi xuống khi không có đường ống.
Không khí lớn sẽ đi vào đường ống thông qua van.
3-3. Ngăn chặn sự sụp đổ của đường ống và phá vỡ chân không.
Bảo vệ các vòng O-đóng kín khỏi tắc nghẽn trong đường ống.
Đặc điểm:
.Tự do tràn.
.Rút boss ở trên cùng và dưới cùng để làm sạch.
Các lĩnh vực dịch vụ:
Đối với hệ thống nước thải.
Dữ liệu kỹ thuật:
Phạm vi kích thước: DN 50-200MM
Đánh giá áp suất:1.0Mpa,1.6Mp (Flanch)
Nhiệt độ làm việc: -10 °C-80 °C.
Phương tiện lưu thông: nước thải.
Vui lòng tham khảo nhà máy cho PN25 và thiết bị chống sốc bất cứ khi nào có vấn đề búa nước.
| Bảng chọn nhanh | |||||
| Tỷ lệ lưu lượng nước CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
| Kích thước ống chính MM |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
| Kích thước của SKAR MM |
50 | 80 | 100 | 150 | 200 |
Vật liệu:
| Không, không. | Tên phần | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | EN GJS500-7 |
| 2 | Lò nổi | Thép không gỉ | ANSI304/316L |
| 3 | Phần giữa | Sắt mềm | EN GJS500-7 |
| 4 | Vòng O | Cao su | NBR |
| 5 | Hex Bolt | Thép không gỉ | AISI304 |
| 6 | Máy giặt | Thép không gỉ | AISI304 |
| 7 | Nắp xe | Sắt mềm | EN GJS500-7 |
| 8 | Bìa | Sắt mềm | EN GJS500-7 |
| 9 | Máy giặt | Thép không gỉ | Thương mại/ANSI304/316 |
| 10 | Hex Bolt | Thép không gỉ | Thương mại/ANSI304/316 |
| 11 | Màn mắt | Thép carbon | Thương mại |
| *12 | Cột | Nhôm | Thương mại |
| 13 | Vòng O | Cao su | NBR |
| 14 | Chiếc ghế | Cao su | NBR |
| 15 | Vòng niêm phong | Thép không gỉ | ANSI304/316L |
| 16 | Ghế mở | Cao su | NBR |
| 17 | Cây | Thép không gỉ | ANSI304/316L |
| 18 | Tùy chọn cắm | Thép không gỉ | ANSI304/316L |
| 19 | Khung nhỏ | Thép không gỉ | ANSI304/316L |
| *Size≥DN150 không có trụ | |||
Kích thước:
| DN | Mô hình số. | H | ΦD | ΦK | ΦB | nΦd | C | ||||
| PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
| 50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
| 80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
| 100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
| 150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
| 200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 | |||
