Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | EN593 |
| Số mô hình: | FBGD, FBBD, FBED, FBPD |
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | Price negotiable USD RMB |
| chi tiết đóng gói: | Thùng gỗ dán và pallet |
| Thời gian giao hàng: | Dựa trên đơn đặt hàng |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 2 containers in 60 days |
| Tên sản phẩm: | DI thân và đĩa Double Eccentric Butterfly Valve Epoxy được phủ bằng Worm Gear | Model Code: | FBBD FBGD |
|---|---|---|---|
| Màu sắc: | Màu xanh RAL 5010 | Material: | Ductile Iron GSJ500-7 |
| Disc Seat: | 316L | ghế cơ thể: | EPDM |
| Pressure Rating: | PN10 PN16 | Standard: | EN593 |
| Làm nổi bật: | EPDM Double Eccentric Butterfly Valve,Ống phun bướm ngoại tâm hai lớp phủ epoxy,Worm Gear Double Eccentric Butterfly Valve (cửa van bướm lập dị đôi) |
||

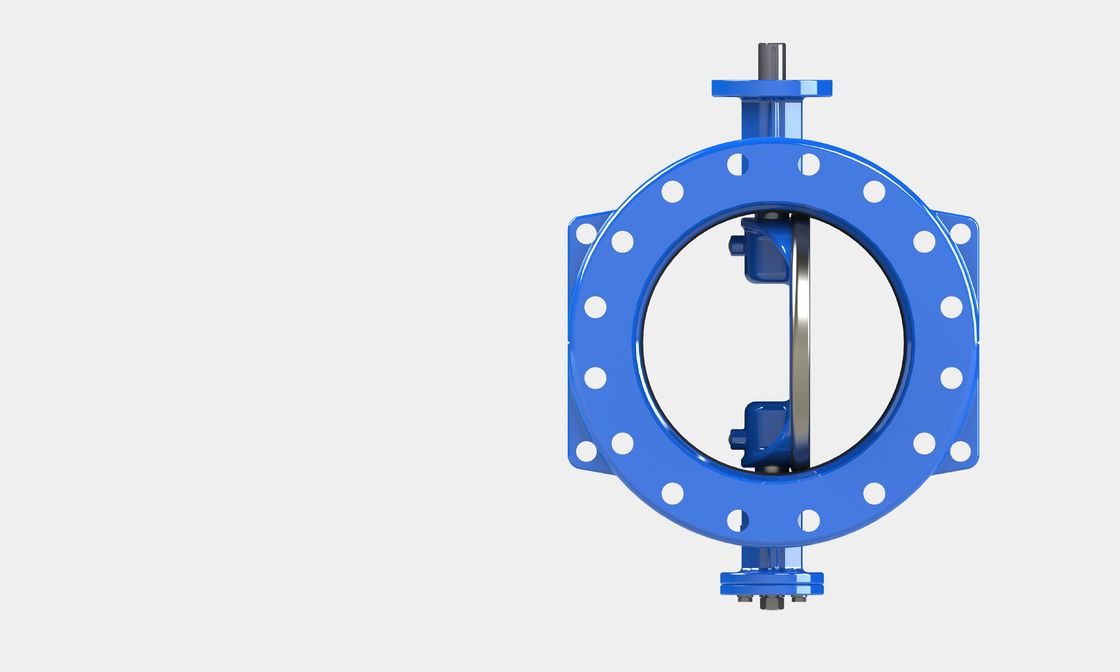

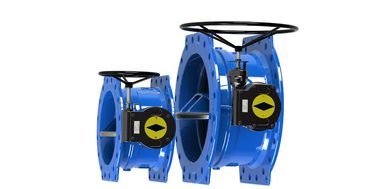

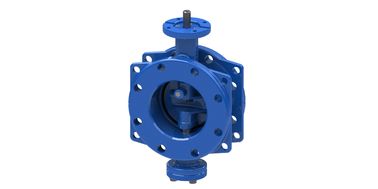

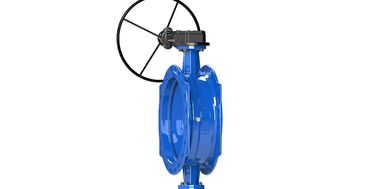

DI thân và đĩa Double Eccentric Butterfly Valve Epoxy được phủ bằng Worm Gear
Mô tả:
AFC's Double Eccentric Flange Butterfly Valve là một thiết kế mới tiên tiến của van bướm.Toque hoạt động là một trong những thấp nhất trong số tất cả các van bướm và có thể được niêm phong theo cả hai hướng, đĩa và thân rất mạnh mà không có bất kỳ biến dạng.
Kích thước DN150-DN300mm, đĩa là hình dạng phẳng, cho phép rác lớn hơn chảy qua.gây ra ít nén và mặc cao su con dấu để tăng tuổi thọ của con dấu cao suNgoài ra, mất nước đầu giảm rất nhiều và nhiễu loạn giảm thiểu, do đó lưu lượng thông qua đĩa năng lượng và giảm chi phí bơm.
Tính năng:
.Van được làm bằng cơ thể DI cấp cao và đĩa DI.
. Thiết kế mới tiên tiến với thiết kế niêm phong đuôi chim và được nắm bắt bởi epoxy ở mặt sau, với nhiều vòng nâng để tiếp xúc nhiều hơn với đĩa nhưng ít ma sát hơn trong khi đóng.
Thiết kế ngoại tâm đôi cung cấp ít khu vực tiếp xúc của niêm phong với đĩa, và ít căng thẳng ở vị trí mở của đĩa.
Thiết kế đĩa với hình dạng vòm và thông qua đĩa có thể cung cấp dung lượng dòng chảy tốt hơn, mạnh hơn và ít trọng lượng hơn
. Các trục và đĩa kết nối với pin tangential có thể được trao đổi và cung cấp
kết nối cứng.
. DN 100-500MM sử dụng đĩa phẳng, và DN 600-1200MM sử dụng đĩa hình vòm.
. Epoxy phủ bên trong và bên ngoài.
Thiết kế van đáp ứng hoặc vượt quá EN 593.
. Kết nối sườn trên đáp ứng ISO 5211-1982, và F / F đáp ứng EN 558-1 loạt 13 & 14.
Độ mở VS hệ số dòng chảy Kv
| Giá trị KV | |||||||||
| Bằng cấp mở | |||||||||
| DN | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 ¢ |
| 100 | 8 | 12 | 26 | 62 | 124 | 168 | 311 | 495 | 624 |
| 150 | 13 | 51 | 103 | 173 | 276 | 442 | 719 | 1041 | 1184 |
| 200 | 17 | 108 | 191 | 304 | 488 | 794 | 1260 | 1854 | 2152 |
| 250 | 22 | 177 | 309 | 485 | 768 | 1242 | 1989 | 2897 | 3363 |
| 300 | 26 | 252 | 454 | 698 | 1099 | 1786 | 2835 | 4212 | 4843 |
| 350 | 33 | 302 | 622 | 1152 | 1702 | 2203 | 3652 | 6152 | 7302 |
| 400 | 51 | 351 | 751 | 1402 | 2142 | 2822 | 4602 | 7602 | 8402 |
| 450 | 55 | 414 | 952 | 1632 | 2522 | 3402 | 5602 | 8962 | 11002 |
| 500 | 67 | 472 | 1077 | 1922 | 2572 | 4582 | 7922 | 11812 | 14242 |
| 600 | 80 | 750 | 1718 | 3062 | 4100 | 7304 | 12612 | 18802 | 22682 |
| 700 | 97 | 868 | 2168 | 3982 | 5178 | 9272 | 16052 | 23432 | 28852 |
| 800 | 194 | 1390 | 3036 | 5576 | 7766 | 12702 | 22152 | 33472 | 46282 |
| 900 | 290 | 1762 | 3902 | 6972 | 9582 | 16822 | 28222 | 43452 | 52902 |
| 1000 | 362 | 2190 | 5056 | 8502 | 11442 | 21052 | 36162 | 52102 | 63402 |
| 1200 | 506 | 2733 | 6746 | 12261 | 15971 | 29201 | 48902 | 73802 | 90802 |
Vật liệu
DN100-DN500
| Không, không. | Tên phần | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | GJS500-7 |
| 2 | Chân dưới | Thép không gỉ | AISI420/304/316 |
| 3 | đĩa | Sắt mềm | GJS500-7 |
| 4 | Chân chính | Thép không gỉ | AISI420/304/316 |
| 5 | Nhẫn dự phòng | Nhựa | PTFE |
| 6 | Bảng giữ | Thép carbon | Thương mại |
| 7 | Chìa khóa trục | Thép carbon | Thương mại |
| 8 | Trong Hex Bolt | Thép carbon | Thương mại |
| 9 | Vòng O | Cao su | NBR |
| 10 | Xây đỡ trục | Thép carbon + đồng / PTFE | Thương mại |
| 11 | Trong Hex Bolt | Thép carbon | Thương mại |
| 12 | Đinh | Thép không gỉ | AISI431 |
| 13 | Trong Hex Bolt | Thép carbon | Thương mại |
| 14 | Xây đỡ trục | Thép carbon + đồng / PTFE | Thương mại |
| 15 | Bảng vị trí | Sắt mềm | GJS500-7 |
| 16 | Hex Bolt | Thép carbon | Thương mại |
| 17 | Trong Hex Bolt | Thép carbon | Thương mại |
| 18 | Vòng bên dưới | Sắt mềm | GJS500-7 |
| 19 | Vòng O | Cao su | NBR |
| 20 | Chiếc ghế đĩa | Thép không gỉ/DI | 316SS L/GJS500-7+ Epoxy |
| 21 | Ghế ghế | Cao su | EPDM |
| 22 | Cây nêm | Epoxy | Thương mại |
| 23 | Người điều hành | Worm Gear OP. | Thương mại |
| 24 | Hex Bolt | Thép không gỉ | AISI304 |
DN600-DN1200
| Không, không. | Tên phần | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | GJS500-7 |
| 2 | Chân dưới | Thép không gỉ | AISI420/304/316 |
| 3 | đĩa | Sắt mềm | GJS500-7 |
| 4 | Chân chính | Thép không gỉ | AISI420/304/316 |
| 5 | Nhẫn dự phòng | Nhựa | PTFE |
| 6 | Bảng giữ | Thép carbon | Thương mại |
| 7 | Chìa khóa trục | Thép carbon | Thương mại |
| 8 | Trong Hex Bolt | Thép carbon | Thương mại |
| 9 | Vòng O | Cao su | NBR |
| 10 | Xây đỡ trục | Thép carbon + đồng / PTFE | Thương mại |
| 11 | Trong Hex Bolt | Thép carbon | Thương mại |
| 12 | Đinh | Thép không gỉ | AISI431 |
| 13 | Trong Hex Bolt | Thép carbon | Thương mại |
| 14 | Xây đỡ trục | Thép carbon + đồng / PTFE | Thương mại |
| 15 | Bảng vị trí | Thép carbon | Thương mại |
| 16 | Hex Bolt | Thép carbon | Thương mại |
| 17 | Trong Hex Bolt | Thép carbon | Thương mại |
| 18 | Vòng bên dưới | Sắt mềm | GJS500-7 |
| 19 | Đang đẩy | Thép | Thương mại |
| 20 | Vòng O | Cao su | NBR |
| 21 | Chiếc ghế đĩa | DI+Epoxy/Thép không gỉ | 316SS L/GJS500-7+ Epoxy |
| 22 | Ghế ghế | Cao su | EPDM |
| 23 | Cây nêm | Epoxy | Thương mại |
| 24 | Người điều hành | Worm Gear OP. | Thương mại |
| 25 | Hex Bolt | Thép không gỉ | AISI304 |
Kích thước:
| Đơn vị: mm | |||||||||||||||
| DN | L | H1 | H2 | H3 | φB | Φk | ΦD | nφd | C | ||||||
| #13 | #14 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 100 | 127 | 190 | 155 | 155 | 25 | 156 | 180 | 220 | 8-φ19 | 19 | |||||
| 150 | 140 | 210 | 212 | 215 | 40 | 211 | 240 | 285 | 8-φ23 | 19 | |||||
| 200 | 152 | 230 | 248 | 250 | 48 | 266 | 295 | 340 | 8-φ23 | 12-φ23 | 20 | ||||
| 250 | 165 | 250 | 268 | 280 | 48 | 319 | 350 | 355 | 405 | 12-φ23 | 12-φ28 | 22 | |||
| 300 | 178 | 270 | 322 | 315 | 50 | 370 | 400 | 410 | 460 | 12-φ23 | 12-φ28 | 24.5 | |||
| 350 | 190 | 290 | 350 | 335 | 50 | 429 | 460 | 470 | 520 | 16-φ23 | 16-φ28 | 26.5 | |||
| 400 | 216 | 310 | 375 | 355 | 55 | 480 | 515 | 525 | 580 | 16-φ28 | 16-φ31 | 28 | |||
| 450 | 222 | 330 | 415 | 405 | 55 | 530 | 548 | 565 | 585 | 640 | 20-φ28 | 20-φ31 | 30 | ||
| 500 | 229 | 350 | 450 | 425 | 55 | 582 | 609 | 620 | 650 | 715 | 20-φ28 | 20-φ34 | 31.5 | ||
| Phân sợi trên (Gland) Tiêu chuẩn ISO 5211 | ||||||
| DN | ISO5211 | a1 | b1 | c1 | φd1 | e1 |
| 100 | F07 | 15 | 4 | 18 | 12 | 15 |
| 150 | F10 | 25 | 6 | 30 | 20 | 18 |
| 200 | F10 | 31 | 8 | 45 | 25 | 18 |
| 250 | F10 | 31 | 8 | 45 | 25 | 20 |
| 300 | F12 | 36 | 8 | 45 | 30 | 18 |
| 350 | F12 | 36 | 8 | 45 | 30 | 25 |
| 400 | F14 | 46 | 12 | 50 | 40 | 25 |
| 450 | F14 | 46 | 12 | 50 | 40 | 25 |
| 500 | F14 | 46 | 12 | 50 | 40 | 25 |
| Đơn vị: mm | |||||||||||||||
| DN | L | H1 | H2 | H3 | φB | Φk | ΦD | n-φd | C | ||||||
| #13 | #14 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 600 | 267 | 390 | 520 | 525 | 55 | 682 | 720 | 725 | 770 | 780 | 840 | 20-φ31 | 20-φ37 | 30 | 36 |
| 700 | 292 | 430 | 565 | 565 | 75 | 794 | 794 | 840 | 840 | 895 | 910 | 24-φ31 | 24-φ37 | 32.5 | 39.5 |
| 800 | 318 | 470 | 640 | 640 | 75 | 901 | 901 | 950 | 950 | 1015 | 1025 | 24-φ34 | 24-φ40 | 35 | 43 |
| 900 | 330 | 510 | 718 | 718 | 100 | 1001 | 1001 | 1050 | 1050 | 1115 | 1125 | 28-φ34 | 28-φ40 | 37.5 | 46.5 |
| 1000 | 410 | 550 | 785 | 785 | 110 | 1112 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-φ37 | 28-φ43 | 40 | 50 |
| 1200 | 470 | 630 | 940 | 940 | 110 | 1328 | 1328 | 1380 | 1455 | 1455 | 1485 | 32-φ40 | 32-φ49 | 45 | 57 |
| Phân sợi trên (Gland) Tiêu chuẩn ISO 5211 | |||||||
| DN | ISO5211 | a1 | b1 | c1 | φd1 | e1 | |
| PN10 | PN16 | ||||||
| 600 | F16 | 52 | 14 | 50 | 45 | 25 | |
| 700 | F16 | 68 | 18 | 70 | 60 | 25 | |
| 800 | F16 | F25 | 68 | 18 | 70 | 60 | 25 |
| 900 | F25 | 90 | 22 | 90 | 80 | 30 | |
| 1000 | F25 | 112 | 28 | 100 | 100 | 28 | |
| 1200 | F25 | 112 | 28 | 100 | 100 | 28 | |
