Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AFC |
| Chứng nhận: | EN1074-5 |
| Model Number: | A500 |
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | Price negotiable |
| chi tiết đóng gói: | trường hợp ván ép |
| Delivery Time: | 15-60 days |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | Dựa trên đơn đặt hàng |
| Product Name: | Pressure Relief Control Valve FBE Coated With Stainless Pressure Pilot | Model Code: | A500 |
|---|---|---|---|
| Vật liệu: | Sắt dễ uốn - GJS500-7 | Vật liệu thí điểm: | SS304 |
| Tiêu chuẩn: | EN1074-5 | Lớp phủ: | Epoxy |
| Diaphragm: | Nylon Reinforcement with EPDM | Cao su: | EPDM |
| Làm nổi bật: | Van điều khiển giảm áp phủ FBE,Van duy trì áp suất FBE phủ,EPOXY lớp phủ áp suất giảm van điều khiển |
||

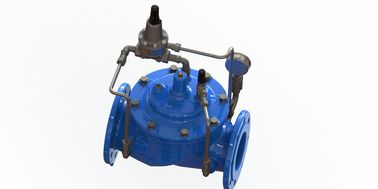

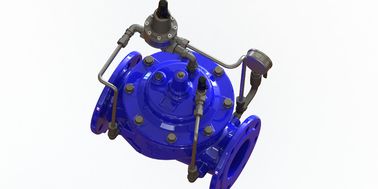

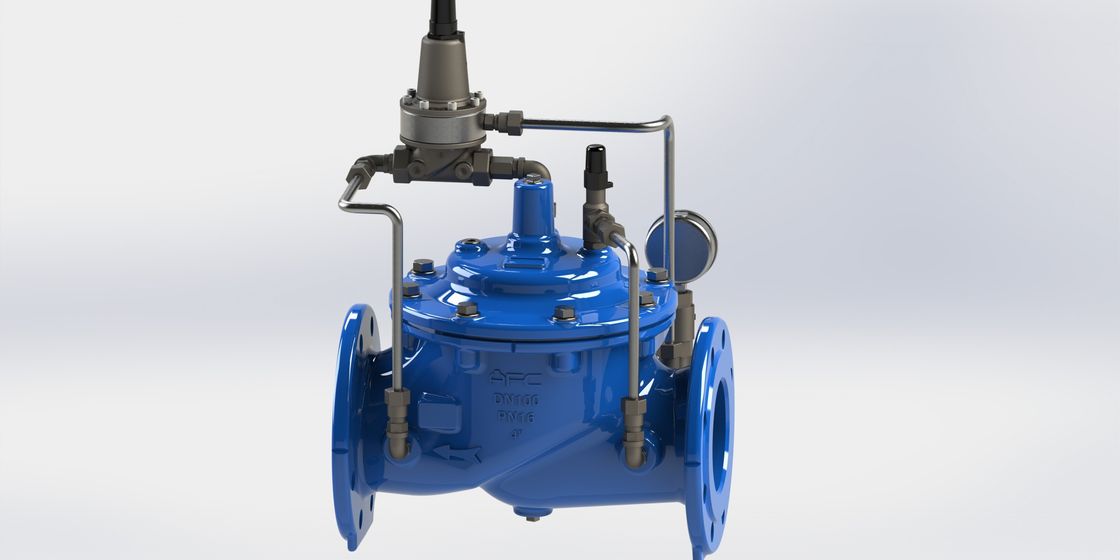

Ventil điều khiển giảm áp FBE được phủ bằng máy điều khiển áp suất không gỉ
Mô tả:
A500 là một van điều khiển được vận hành bằng thủy lực, có thể thực hiện hai chức năng riêng biệt. Khi được lắp đặt trực tiếp, nó duy trì mức tối thiểu được đặt trước,áp suất phía trên bất kể dòng chảy dao động hoặc áp suất phía dưới thay đổiKhi lắp đặt như một van lưu thông, nó giảm áp suất đường dây quá mức khi trên mức tối đa được đặt trước.
Đặc điểm:
Động lực áp suất đường dây, hoạt động độc lập bằng nước
Có thể sử dụng trực tuyến và bảo trì dễ dàng
Phân kính với Nguồn tăng cường Nylon cung cấp dịch vụ tốt hơn
| Kích thước | DN50-DN800 |
| Nhiệt độ hoạt động | - 10°C - 80°C |
| Phân | AISI B16.1 hoặc PN16 |
| Phương tiện lưu thông | Nước sạch |
Vật liệu và kích thước
DN50-DN350
| Không. | Mô tả | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | GJS500-7 |
| 2 | Chiếc ghế | Thép không gỉ | ANSI 304/316 |
| 3 | Vòng O | Cao su | NBR |
| 4 | Vòng O | Cao su | NBR |
| 5 | Bolt | Thép không gỉ | A2/A4 |
| 6 | Máy giặt | Thép không gỉ | A2/A4 |
| 7 | Nắp xe | Sắt mềm | GJS500-7 |
| 8 | Bush | Đồng | C61900 |
| 9 | Mùa xuân | Thép không gỉ | ANSI 304/316 |
| 10 | Hạt đậu | Thép không gỉ | A4 |
| 11 | Bàn niêm mạc | Cao su tăng cường nylon | Vải EPDM+Nylon |
| 12 | Nắp cố định | Sắt mềm | GJS500-7 |
| 13 | Máy giữ đĩa | Sắt mềm | GJS500-7 |
| 14 | Con hải cẩu | Cao su | EPDM |
| 15 | Chốt ghế ngồi | Thép không gỉ | ANSI 304/316 |
| 16 | Cây | Thép không gỉ | ANSI 304/316 |
| 17 | Cắm | Thép không gỉ | ANSI 304/316 |
| 18 | Đồ vít. | Thép không gỉ | A2/A4 |
| 19 | Cắm | Thép không gỉ | A2/A4 |
| 20 | Chơi | Thép không gỉ | A2/A4 |
| Đơn vị kích thước:MM | |||||||||||||||
| DN | Mã mẫu | L | φD | Φk | H | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-φ19 | 4-φ19 | 4-φ19 | φ99 | φ99 | φ99 |
| 65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-φ19 | 4-φ19 | 8-φ19 | φ118 | φ118 | φ118 |
| 80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-φ19 | 8-φ19 | 8-φ19 | φ132 | φ132 | φ132 |
| 100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-φ19 | 8-φ19 | 8-φ23 | φ156 | φ156 | φ156 |
| *125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-φ19 | 8-φ19 | 8-φ28 | φ156 | φ156 | φ156 |
| 150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-φ23 | 8-φ23 | 8-φ28 | φ211 | φ211 | φ211 |
| 200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-φ23 | 12-φ23 | 12-φ28 | φ266 | φ266 | φ274 |
| 250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-φ23 | 12-φ28 | 12-φ31 | φ319 | φ319 | φ330 |
| 300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-φ23 | 12-φ28 | 16-φ31 | φ370 | φ370 | φ389 |
| *350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-φ23 | 16-φ28 | 16-φ34 | φ429 | φ429 | φ448 |
| Lưu ý | 1. DN125 DN350 sử dụng nội thất tương tự như DN100 DN300 | ||||||||||||||
| 2.A1SI 304 chất liệu tiêu chuẩn nhà máy. | |||||||||||||||
DN400-DN800
| Không, không. | Mô tả | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | GJS500-7 |
| 2 | Chiếc ghế | Thép không gỉ | ANSI 304/316 |
| 3 | Đồ vít. | Thép không gỉ | A2/A4 |
| 4 | Đồ vít. | Thép không gỉ | A2/A4 |
| 5 | Đồ vít. | Thép không gỉ | A2/A4 |
| 6 | Mùa xuân | Thép không gỉ | ANSI 304/316 |
| 7 | Nắp xe | Sắt mềm | GJS500-7 |
| 8 | Bush | Đồng | C61900 |
| 9 | Vòng O | Cao su | NBR |
| 10 | Sửa máy rửa | Đồng | C61900 |
| 11 | Bàn niêm mạc | Cao su tăng cường nylon | Vải EPDM+Nylon |
| 12 | Màn mắt | Thép carbon | 1040 |
| 13 | Fix Holder | Sắt mềm | GJS500-7 |
| 14 | Máy giữ đĩa | Sắt mềm | GJS500-7 |
| 15 | Con hải cẩu | Cao su | EPDM |
| 16 | Chốt giữ dấu | Sắt mềm | GJS500-7 |
| 17 | Cây | Thép không gỉ | ANSI 304/316 |
| 18 | Cắm | Thép không gỉ | ANSI 304/316 |
| 19 | Vòng O | Cao su | NBR |
| 20 | Tối đa | Sắt mềm | GJS500-7 |
| 21 | Cắm | Thép không gỉ | ANSI 304/316 |
| 22 | Đồ vít. | Thép không gỉ | A2/A4 |
| 23 | Vòng O | Cao su | NBR |
| 24 | Đồ vít. | Thép không gỉ | A2/A4 |
| Đơn vị kích thước:MM | |||||||||||||||
| DN | Mã mẫu | L | H | φD | Φk | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 400 | A900-0400 | 1100 | 710 | 580 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ37 | 480 | 480 | 503 |
| *450 | A900-0450 | 1200 | 720 | 640 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ37 | 530 | 548 | 548 |
| 500 | A900-0500 | 1250 | 822 | 715 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ37 | 582 | 609 | 609 |
| 600 | A900-0600 | 1450 | 885 | 840 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ40 | 682 | 720 | 720 |
| *700 | A900-0700 | 1650 | 910 | 910 | 910 | 960 | 840 | 840 | 875 | 24-φ31 | 24-φ37 | 24-φ43 | 680 | 720 | 720 |
| 800 | A900-0800 | 1850 | 1260 | 1025 | 1025 | 1085 | 950 | 950 | 990 | 24-φ34 | 24-φ40 | 24-φ49 | 901 | 901 | 928 |
| Lưu ý | 1. DN450 DN700 sử dụng nội thất tương tự như DN400 DN600 | ||||||||||||||
| 2.A1SI 304 chất liệu tiêu chuẩn nhà máy. | |||||||||||||||
