Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | ISO9001-2015 |
| Số mô hình: | SKAR |
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | Price negotiable USD RMB |
| chi tiết đóng gói: | trường hợp ván ép |
| Thời gian giao hàng: | 45-60 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Supply Ability: | Based on order |
| Tên sản phẩm: | Van xả khí kết hợp với các bộ phận bên trong 316SS cho khu vực nước thải | Model Code: | SKAR |
|---|---|---|---|
| Vật liệu: | Sắt dẻo GJS500-7 | Bộ phận bên trong: | SS316 |
| Lớp phủ: | Epoxy ngoại quan kết hợp | Vùng chảy: | Khu vực dòng chảy đầy đủ |
| Color: | RAL5010，5015 | Specialty: | Spill Free |
| Làm nổi bật: | Van giải phóng không khí kết hợp khu vực cống,316SS Máy trút không khí kết hợp bên trong,316SS Ventil tháo khí thải nội bộ |
||

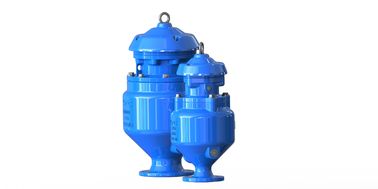

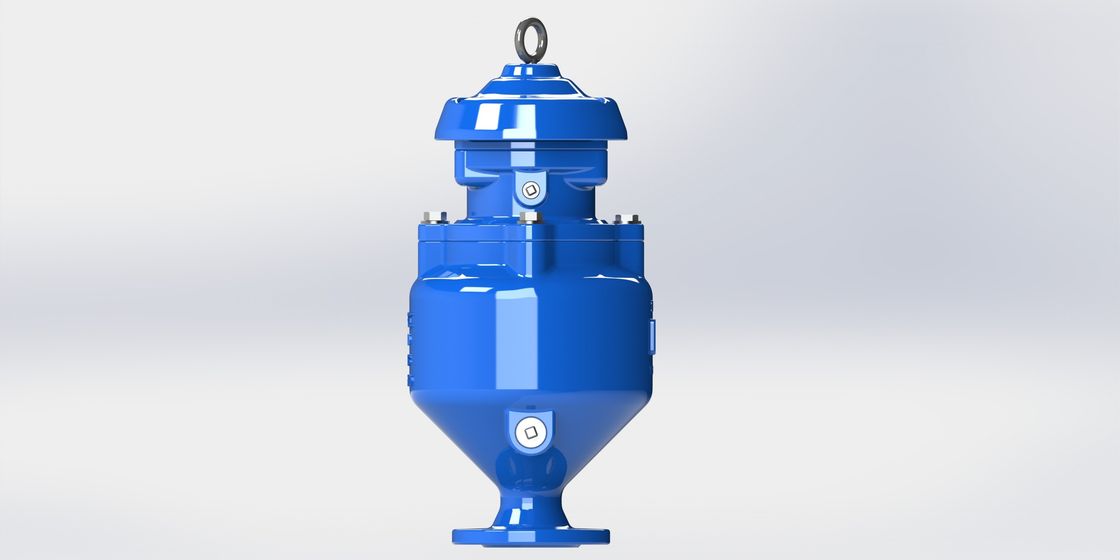

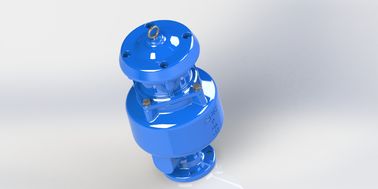

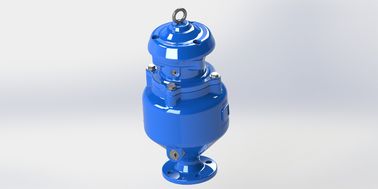

Combination Air Release Valve With 316SS Internal Parts For Sewage Area (Tổng hợp van giải phóng không khí với bộ phận nội bộ 316SS)
Anti-shock sewage combination air release valve can help user to stop (bơm thoát không khí kết hợp chống sốc)It decreased the water velocity and restrict the velocity of air flow. Nó làm giảm tốc độ nước và hạn chế tốc độ của luồng không khí.If the air exhaust out the valve too quick, the waste water will come in very fast, too. Nếu không khí thoát ra khỏi van quá nhanh, nước thải sẽ đi vào rất nhanh.The water will prevent the float go up which caused the valve leaking (Nước sẽ ngăn không cho nước trôi lên khiến van bị rò rỉ).
Chức năng:
Máy van giải phóng không khí động kết hợp với 3 chức năng:
1. Large air release function- by Anti-shock device - chức năng giải phóng không khí lớn - by Anti-shock device
Giảm tốc độ thả khí để ngăn chặn búa nước.
2Chức năng giải phóng không khí nhỏ
2-1.Khi mực nước lên đến giới hạn trên cùng, phao sẽ lên đến vị trí gần của nó và đóng vòm niêm phong - lỗ lớn và lỗ nhỏ.
Không khí (2% không khí hòa tan trong nước) liên tục ra khỏi nước và tập trung ở đầu van.
2-3. The float sẽ được lái xuống và cho túi nhỏ ra thông qua lỗ nhỏ.
2-4.The cung niêm phong sẽ vẫn ở vị trí gần cho đến khi trống nước
3. Fucntion không khí lớn trong quá trình thoát nước của đường ống.
3-1. Trình nổi sẽ rơi xuống khi không có đường ống.
Không khí lớn sẽ đi vào đường ống thông qua van.
3-3. Ngăn ngừa sụp đổ của đường ống và phá vỡ chân không.
3-4. Bảo vệ vòng o-đan niêm phong khỏi tắc nghẽn trong đường ống.
Đặc điểm:
.Không.Spilling.
.Rút boss ở trên cùng và dưới cùng để làm sạch.
Các lĩnh vực dịch vụ:
Đối với hệ thống nước thải.
Dữ liệu kỹ thuật:
Phạm vi kích thước: DN 50-200MM
Đánh giá áp suất:1.0Mpa,1.6Mp (Flanch)
Nhiệt độ làm việc: -10 °C-80 °C.
Phương tiện lưu thông: nước thải.
Vui lòng tham khảo nhà máy cho PN25 và thiết bị chống sốc bất cứ khi nào có vấn đề búa nước.
| Bảng chọn nhanh | |||||
| Tỷ lệ lưu lượng nước CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
| Kích thước ống chính MM |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
| Kích thước của SKAR MM |
50 | 80 | 100 | 150 | 200 |
Vật liệu:
| Không, không. | Tên phần | Vật liệu | Tiêu chuẩn |
| 1 | Cơ thể | Sắt mềm | ENGJS500-7 |
| 2 | Lò nổi | Thép không gỉ | AISI304/316L |
| 3 | Phần giữa | Sắt mềm | ENGJS500-7 |
| 4 | Vòng O | Cao su | NBR |
| 5 | Hex Bolt | Thép không gỉ | AISI304 |
| 6 | Máy giặt | Thép không gỉ | AISI304 |
| 7 | Nắp xe | Sắt mềm | ENGJS500-7 |
| 8 | Bìa | Sắt mềm | ENGJS500-7 |
| 9 | Máy giặt | Thép không gỉ | Thương mại/AISI304/316 |
| 10 | Hex Bolt | Thép không gỉ | Thương mại/AISI304/316 |
| 11 | Chốt mắt | Thép carbon | Thương mại |
| 12 | Cột | Nhôm | Thương mại |
| 13 | Vòng O | Cao su | NBR |
| 14 | Chiếc ghế | Cao su | NBR |
| 15 | Vòng niêm phong | Thép không gỉ | AISI304/316L |
| 16 | Ghế mở | Cao su | NBR |
| 17 | Cây | Thép không gỉ | AISI304/316L |
| 18 | Tùy chọn cắm | Thép không gỉ | AISI304/316L |
| 19 | Khung nhỏ | Thép không gỉ | AISI304/316L |
| Không có trụ cột. | |||
Kích thước:
| DN | Mô hình số. | H | ΦD | ΦK | ΦB | n-Φd | C | ||||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4-Φ19 | 19 | ||||
| 80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8-Φ19 | 19 | ||||
| 100 | SKAR-0100 | 676 | 220 | 180 | 156 | 8-Φ19 | 19 | ||||
| 150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8-Φ23 | 19 | ||||
| 200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8-Φ23 | 12-Φ23 | 20 | |||
Người liên hệ: Mr. Matt Liang
Tel: +86 15195674203
Fax: 86-512-6673-2928
