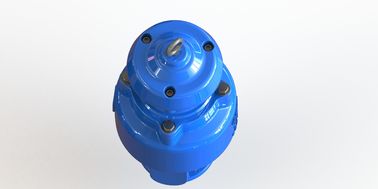

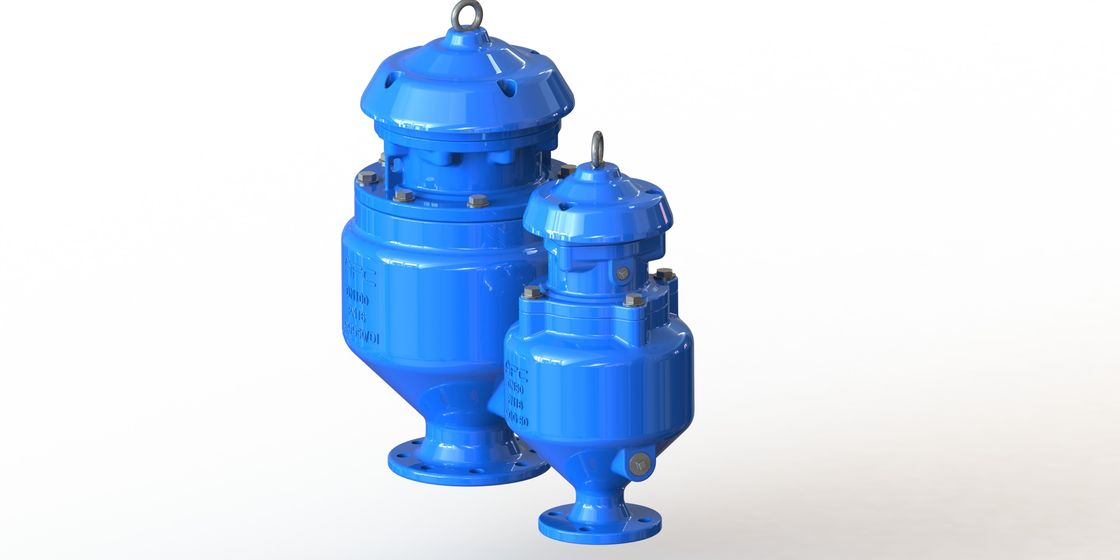

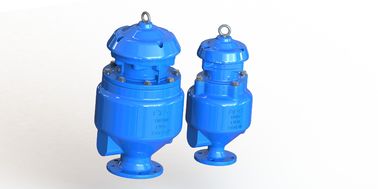

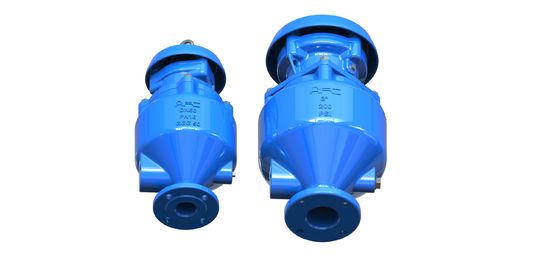

Van giải phóng kết hợp nước thải động với chức năng chống sốc

Van giải phóng không khí kết hợp nước thải động với chức năng chống sốc

Mô tả:

Van giải phóng không khí kết hợp nước thải chống sốc có thể giúp ngăn ngừa búa nước. Nó làm giảm tốc độ nước và hạn chế tốc độ lưu lượng không khí.Loại van này thường được sử dụng trong đường ống dẫn nước thải dài nơi có thể xảy ra một búa nước. Nếu không khí thoát ra khỏi van quá nhanh, nước thải sẽ đi vào rất nhanh, quá. nước sẽ ngăn chặn nổi lên gây ra van rò rỉ.

Chức năng:

Bộ van giải phóng không khí động kết hợp cung cấp 3 chức năng:

1. Giải phóng không khí lớn - bởi thiết bị chống sốc

Giảm tốc độ thả khí để ngăn chặn búa nước.

2. Không khí nhỏ được giải phóng

Khi mực nước lên đến đỉnh, nổi sẽ lên đến vị trí gần của nó và đóng vòm niêm phong- lỗ lớn và lỗ nhỏ.

Không khí (2% không khí hòa tan trong nước) liên tục ra khỏi nước và tập trung ở đầu van.

2-3. tàu nổi sẽ được lái xuống và để túi nhỏ ra thông qua lỗ nhỏ.

2-4. vòng cung niêm phong sẽ vẫn ở vị trí gần cho đến khi trống rỗng của nước

3. Lưu lượng không khí lớn trong quá trình thoát nước của đường ống.

3-1 - Động cơ sẽ rơi xuống khi không có đường ống.

Không khí lớn sẽ đi vào đường ống thông qua van.

3-3. Ngăn chặn sự sụp đổ của đường ống và phá vỡ chân không.

Bảo vệ các vòng O-đóng kín khỏi tắc nghẽn trong đường ống.

Đặc điểm:

.Tự do tràn.

.Rút boss ở trên cùng và dưới cùng để làm sạch.

Các lĩnh vực dịch vụ:

Đối với hệ thống nước thải.

Dữ liệu kỹ thuật:

Phạm vi kích thước: DN 50-200MM
Đánh giá áp suất:1.0Mpa,1.6Mp (Flanch)
Nhiệt độ làm việc: -10 °C-80 °C.
Phương tiện lưu thông: nước thải.
Vui lòng tham khảo nhà máy cho PN25 và thiết bị chống sốc bất cứ khi nào có vấn đề búa nước.

Vật liệu:

Kích thước:
