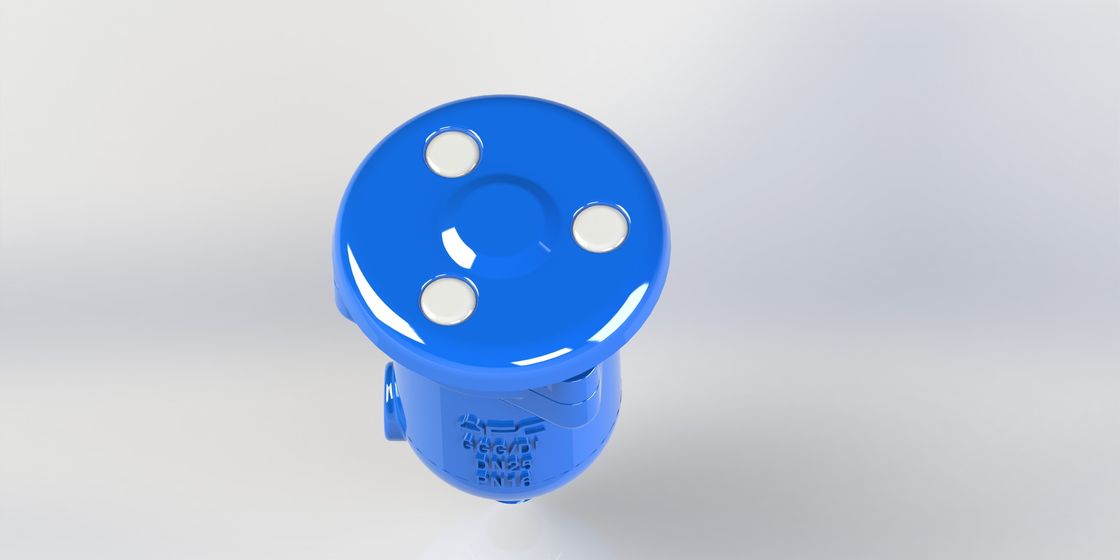

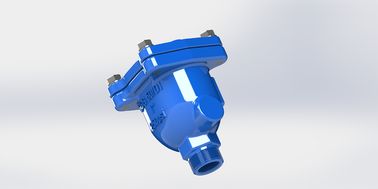

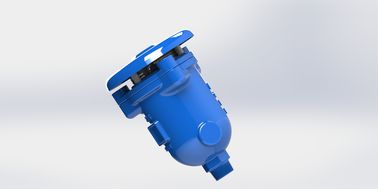

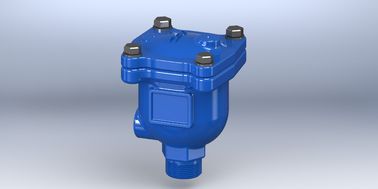

Loại sợi kết hợp van giải phóng không khí Tiêu chuẩn ANSI BS

Loại dây chuyền van giải phóng không khí kết hợp ba chức năng có sẵn Tiêu chuẩn ANSI BS

Mô tả:

1. Giảm khí lớn

Trong khi lấp đầy đường ống, phao sẽ ở lại vị trí ban đầu của nó.

Để không khí lớn ra khỏi van thông qua vòi lớn.

2. Không khí nhỏ được giải phóng

Khi mực nước lên đến đỉnh, nổi sẽ lên đến vị trí gần của nó và đóng vòm niêm phong- lỗ lớn và lỗ nhỏ.

Không khí (2% không khí hòa tan trong nước) liên tục ra khỏi nước và tập trung ở đầu van.

2-3. tàu nổi sẽ được lái xuống và để túi nhỏ ra thông qua lỗ nhỏ.

2-4. vòng cung niêm phong sẽ vẫn ở vị trí gần cho đến khi trống rỗng của nước

3. Lưu lượng không khí lớn trong quá trình thoát nước của đường ống.

3-1 - Động cơ sẽ rơi xuống khi không có đường ống.

Không khí lớn sẽ đi vào đường ống thông qua van.

3-3. Ngăn chặn sự sụp đổ của đường ống và phá vỡ chân không.

Bảo vệ các vòng O-đóng kín khỏi tắc nghẽn trong đường ống.

Đặc điểm:

.Thiết kế tiên tiến: Cơ chế đơn giản và nổi mạnh để ngăn ngừa nứt trong nước đột ngột búa & nhanh chóng đóng.
Không có đòn bẩy để ngăn chặn rung động, uốn cong, đóng trực tiếp của tàu nổi.
. lỏng lỏng bên ngoài tàu nổi, giữ tàu nổi di chuyển trong đường ray hướng dẫn được chỉ định.
. đệm cao su đáy để ngăn ngừa va chạm, và thoát dễ dàng với lỗ thích hợp xung quanh lồng trong chân không.
. màn hình bên ngoài là để an toàn và ngăn chặn côn trùng trong.
Hoàn toàn hợp nhất epoxy phủ bên trong và bên ngoài của thân van cho dịch vụ lâu dài.
Tiêu chuẩn sản xuất: BS EN1074-4, AWWA C512
. khoan và kích thước ngã ba: BS EN 1092 và BS EN 558 và ngã ba ANSI.

Bảng chọn kích thước:

Danh sách vật liệu:

KARS (loại sợi DN25-DN50)

KARX (Flanges)Loại DN50-DN300)

Kích thước:

KARS (TĐầu máy loại DN25-DN50)

KARX (loại vòm DN50-DN300)

Đặc điểm lưu lượng không khí

Không khí thải lớn

Lưu lượng không khí

Khả năng thông gió nhỏ
