Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | WRAS NSF61/372 |
| Model Number: | FBGD, FBBD, FBED, FBPE |
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | Price negotiable |
| chi tiết đóng gói: | Hộp gỗ dán hoặc pallet |
| Delivery Time: | 60 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | Based on order |

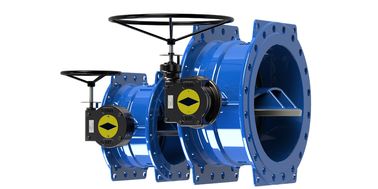

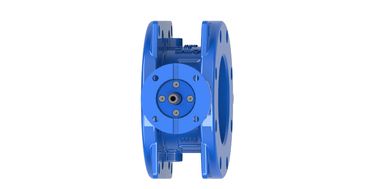

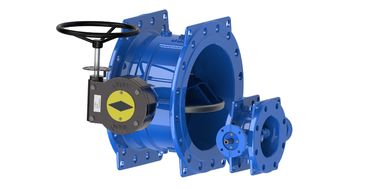

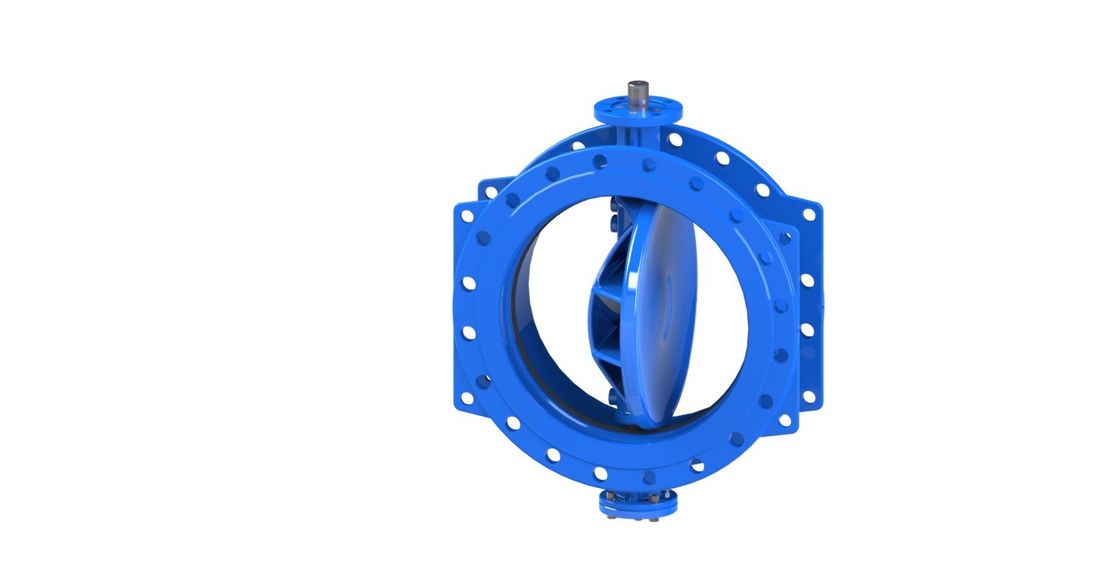

| Product Name: | GGG50 Ductile Iron Double Eccentric Butterfly Valve Stainless Steel 316L Disc Ring | mẫu mã: | FBBD FBGD |
|---|---|---|---|
| Vật liệu: | Sắt dẻo GJS 500-7 | Ghế đĩa: | Thép Không Gỉ 316L |
| Body seat: | EPDM | Standard: | EN593 , AWWA C504, |
| Màu sắc: | RAL5010 màu xanh | bánh giun: | IP67 |
| Làm nổi bật: | SS316L Disc Ring Butterfly Valve,Van bướm sắt mềm màu xanh,SS 316L Disc Ring Butterfly Valve |
||
GGG50 Vòng đĩa bằng thép không gỉ 316L
Đặc điểm:
.Vật liệu của van là sắt ductile.
Thiết kế sáng tạo với thiết kế niêm phong đuôi chim và được nắm bắt bởi epoxy ở mặt sau với nhiều vòng nâng để có nhiều tiếp xúc với đĩa nhưng ít ma sát trong khi đóng.
Thiết kế ngoại tâm đôi cung cấp ít khu vực tiếp xúc của niêm phong với đĩa, và ít căng thẳng ở vị trí mở của đĩa.
Thiết kế đĩa với hình dạng vòm và thông qua đĩa có thể cung cấp dung lượng lưu lượng tốt hơn và ít trọng lượng hơn.
. Các trục và đĩa kết nối với pin tangential có thể được trao đổi và cung cấp kết nối cứng.
. DN 150-350MM sử dụng đĩa phẳng, và DN 350-1200MM sử dụng đĩa hình vòm.
. Epoxy phủ bên trong và bên ngoài.
Thiết kế van phù hợp với EN 593, BS 5155, AWWA C504 & API 609
. Kết nối sườn trên phù hợp với ISO 5211-1982, và F / F đáp ứng EN558-1 & AWWA C504.
Dữ liệu kỹ thuật:
Phạm vi kích thước: DN350-1200mm
Nhiệt độ làm việc: -10 °C ~ 80 °C
Đánh giá: 1.0Mpa; 1.6Mpa, 150/250 Psi
Phương tiện lưu thông:Nước & Nước thải
Ứng dụng:
Hệ thống nước, hệ thống nước thải, hệ thống phân phối nước, hệ thống HVAC, công nghiệp, nhà máy điện
Sản xuất:
| Hệ thống chất lượng | |
| IQC | Kiểm tra các bộ phận gọi đến |
| IPQC | Kiểm tra quá trình sản xuất có trình độ |
| FQC | Tất cả các van được thử nghiệm áp suất |
| OQC | Kiểm tra tầm nhìn van và đóng gói |
| Đơn vị: mm | |||||||||||||||
| DN | L | H1 | H2 | H3 | ΦB | ΦK | ΦD | nΦd | C | ||||||
| #13 | #14 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 100 | 127 | 190 | 155 | 155 | 25 | 156 | 180 | 220 | 8-φ19 | 19 | |||||
| 150 | 140 | 210 | 212 | 215 | 40 | 211 | 240 | 285 | 8-φ23 | 19 | |||||
| 200 | 152 | 230 | 248 | 250 | 48 | 266 | 295 | 340 | 8-φ23 | 12-φ23 | 20 | ||||
| 250 | 165 | 250 | 268 | 280 | 48 | 319 | 350 | 355 | 405 | 12-φ23 | 12-φ28 | 22 | |||
| 300 | 178 | 270 | 322 | 315 | 50 | 370 | 400 | 410 | 460 | 12-φ23 | 12-φ28 | 24.5 | |||
| 350 | 190 | 290 | 350 | 335 | 50 | 429 | 460 | 470 | 520 | 16-φ23 | 16-φ28 | 26.5 | |||
| 400 | 216 | 310 | 375 | 355 | 55 | 480 | 515 | 525 | 580 | 16-φ28 | 16-φ31 | 28 | |||
| 450 | 222 | 330 | 415 | 405 | 55 | 530 | 548 | 565 | 585 | 640 | 20-φ28 | 20-φ31 | 30 | ||
| 500 | 229 | 350 | 450 | 425 | 55 | 582 | 609 | 620 | 650 | 715 | 20-φ28 | 20-φ34 | 31.5 | ||
| Đơn vị: mm | |||||||||||||||
| DN | L | H1 | H2 | H3 | ΦB | ΦK | ΦD | nΦd | C | ||||||
| #13 | #14 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 600 | 267 | 390 | 520 | 525 | 55 | 682 | 720 | 725 | 770 | 780 | 840 | 20-φ31 | 20-φ37 | 30 | 36 |
| 700 | 292 | 430 | 600 | 565 | 75 | 794 | 794 | 840 | 840 | 895 | 910 | 24-φ31 | 24-φ37 | 32.5 | 39.5 |
| 800 | 318 | 470 | 660 | 640 | 75 | 901 | 901 | 950 | 950 | 1015 | 1025 | 24-φ34 | 24-φ40 | 35 | 43 |
| 900 | 330 | 510 | 725 | 718 | 100 | 1001 | 1001 | 1050 | 1050 | 1115 | 1125 | 28-φ34 | 28-φ40 | 37.5 | 46.5 |
| 1000 | 410 | 550 | 800 | 785 | 110 | 1112 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-φ37 | 28-φ43 | 40 | 50 |
| 1200 | 470 | 630 | 950 | 940 | 110 | 1328 | 1328 | 1380 | 1390 | 1455 | 1485 | 32-φ40 | 32-φ49 | 45 | 57 |
