Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | EN593 |
| Số mô hình: | FBGD, FBBD, FBED, FBPD |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Price Negotiable |
| Packaging Details: | Plywood cases and pallets |
| Delivery Time: | Based on order |
| Payment Terms: | L/C, T/T |
| Khả năng cung cấp: | 2 container trong 60 ngày |
| Tên sản phẩm: | DI Disc với vòng thép không gỉ Double Eccentric Butterfly Valve | mẫu mã: | FBGD, FBBD, FBED, FBPD |
|---|---|---|---|
| Màu sắc: | Màu xanh RAL 5010 | Material: | Ductile Iron GSJ500-7 |
| Ghế đĩa: | 316L | Body Seat: | EPDM |
| Pressure Rating: | PN10 PN16 | Tiêu chuẩn: | EN593 |
| Làm nổi bật: | DI Disc Butterfly Valve,RAL 5010 Máy van bướm đôi,Van bướm vòng thép không gỉ |
||

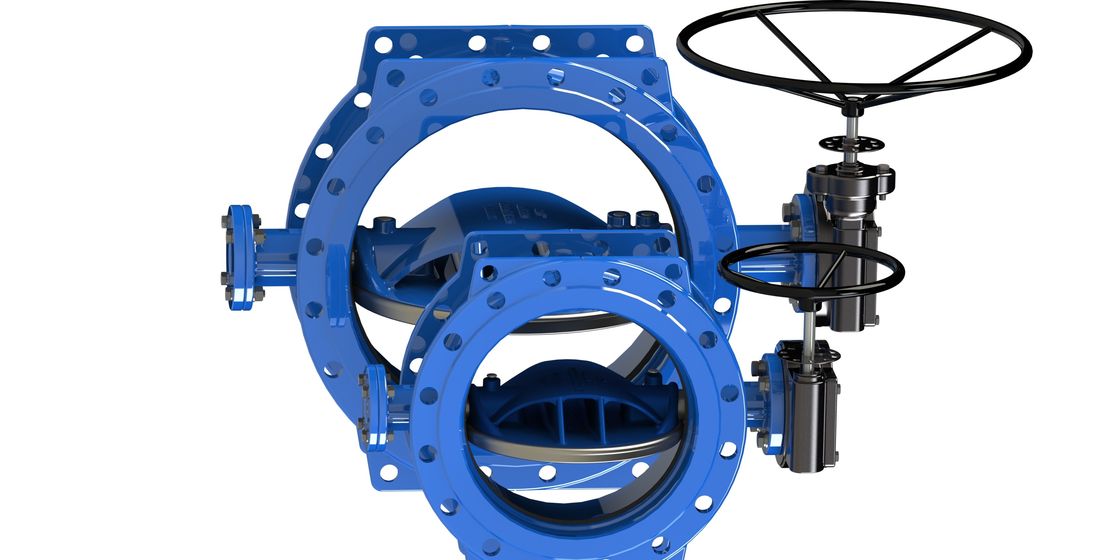

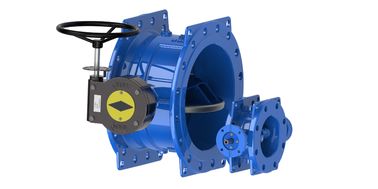

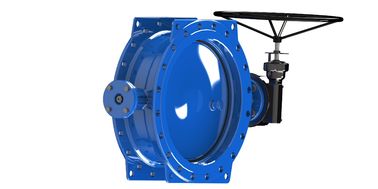

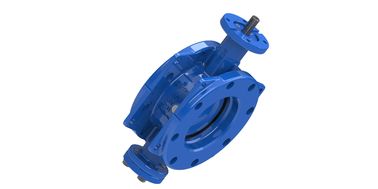

DI Disc với vòng thép không gỉ Double Eccentric Butterfly Valve
Mô tả:
AFC's Double Eccentric Flange Tpye Butterfly Valve (chúng tôi gọi tắt là FBGD) là van bướm với thiết kế tiên tiến.Toque hoạt động là một trong những thấp nhất trong số tất cả các van bướm và có thể được niêm phong theo cả hai hướngNgoài ra, mất nước đầu giảm rất nhiều và nhiễu loạn giảm thiểu, do đó lưu lượng năng lượng thông qua đĩa và giảm chi phí bơm.
Tính năng:
.Van được làm từ cơ thể DI và đĩa DI.
. Thiết kế mới tiên tiến với thiết kế niêm phong đuôi chim và được nắm bắt bởi epoxy ở mặt sau, với nhiều vòng nâng để tiếp xúc nhiều hơn với đĩa nhưng ít ma sát hơn trong khi đóng.
Thiết kế ngoại tâm đôi cung cấp ít khu vực tiếp xúc của niêm phong với đĩa, và ít căng thẳng ở vị trí mở của đĩa.
Thiết kế đĩa với hình dạng vòm và thông qua đĩa có thể cung cấp dung lượng dòng chảy tốt hơn, mạnh hơn và ít trọng lượng hơn
. Các trục và đĩa kết nối với pin tangential có thể được trao đổi và cung cấp
kết nối cứng.
. DN 100-500MM sử dụng đĩa phẳng, và DN 600-1200MM sử dụng đĩa hình vòm.
. Epoxy phủ bên trong và bên ngoài.
Thiết kế van đáp ứng hoặc vượt quá EN 593.
. Kết nối sườn trên đáp ứng ISO 5211-1982, và F / F đáp ứng EN 558-1 loạt 13 & 14.
Độ mở VS hệ số dòng chảy Kv
| Giá trị KV | |||||||||
| Bằng cấp mở | |||||||||
| DN | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 ¢ |
| 100 | 8 | 12 | 26 | 62 | 124 | 168 | 311 | 495 | 624 |
| 150 | 13 | 51 | 103 | 173 | 276 | 442 | 719 | 1041 | 1184 |
| 200 | 17 | 108 | 191 | 304 | 488 | 794 | 1260 | 1854 | 2152 |
| 250 | 22 | 177 | 309 | 485 | 768 | 1242 | 1989 | 2897 | 3363 |
| 300 | 26 | 252 | 454 | 698 | 1099 | 1786 | 2835 | 4212 | 4843 |
| 350 | 33 | 302 | 622 | 1152 | 1702 | 2203 | 3652 | 6152 | 7302 |
| 400 | 51 | 351 | 751 | 1402 | 2142 | 2822 | 4602 | 7602 | 8402 |
| 450 | 55 | 414 | 952 | 1632 | 2522 | 3402 | 5602 | 8962 | 11002 |
| 500 | 67 | 472 | 1077 | 1922 | 2572 | 4582 | 7922 | 11812 | 14242 |
| 600 | 80 | 750 | 1718 | 3062 | 4100 | 7304 | 12612 | 18802 | 22682 |
| 700 | 97 | 868 | 2168 | 3982 | 5178 | 9272 | 16052 | 23432 | 28852 |
| 800 | 194 | 1390 | 3036 | 5576 | 7766 | 12702 | 22152 | 33472 | 46282 |
| 900 | 290 | 1762 | 3902 | 6972 | 9582 | 16822 | 28222 | 43452 | 52902 |
| 1000 | 362 | 2190 | 5056 | 8502 | 11442 | 21052 | 36162 | 52102 | 63402 |
| 1200 | 506 | 2733 | 6746 | 12261 | 15971 | 29201 | 48902 | 73802 | 90802 |
Vật liệu
DN100-DN500
DN600-DN1200
Kích thước:
Người liên hệ: Mr. Matt Liang
Tel: +86 15195674203
Fax: 86-512-6673-2928
