Suzhou Alpine Flow Control Co., Ltd
Hãy là nhà lãnh đạo thị trường Van điều khiển dòng nước
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AFC OEM |
| Chứng nhận: | WRAS NSF61/372 |
| Số mô hình: | FBGD, FBBD, FBED, FBPE |
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | Price negotiable |
| Packaging Details: | Plywood box or pallet |
| Thời gian giao hàng: | 60 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | Dựa trên đơn đặt hàng |
| Tên sản phẩm: | Thiết kế Dovetail Ductile Iron Double Eccentric Butterfly Valve Worm Gear có sẵn | Model Code: | FBGD, FBBD, FBED, FBPE |
|---|---|---|---|
| Material: | Ductile Iron GJS 500-7 | Ghế đĩa: | Thép Không Gỉ 316L |
| Body seat: | EPDM | Tiêu chuẩn: | EN593, AWWA C504, |
| Màu sắc: | RAL5010 màu xanh | bánh giun: | IP67 |
| Làm nổi bật: | Ventil bướm kỳ dị IP67 Worm Gear,Dovetail thiết kế van bướm lập dị,Worm Gear van bướm lập dị |
||

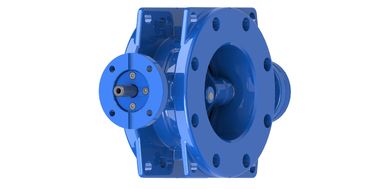

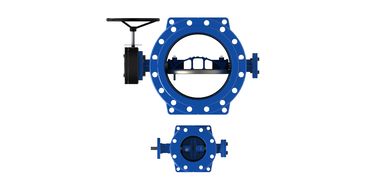

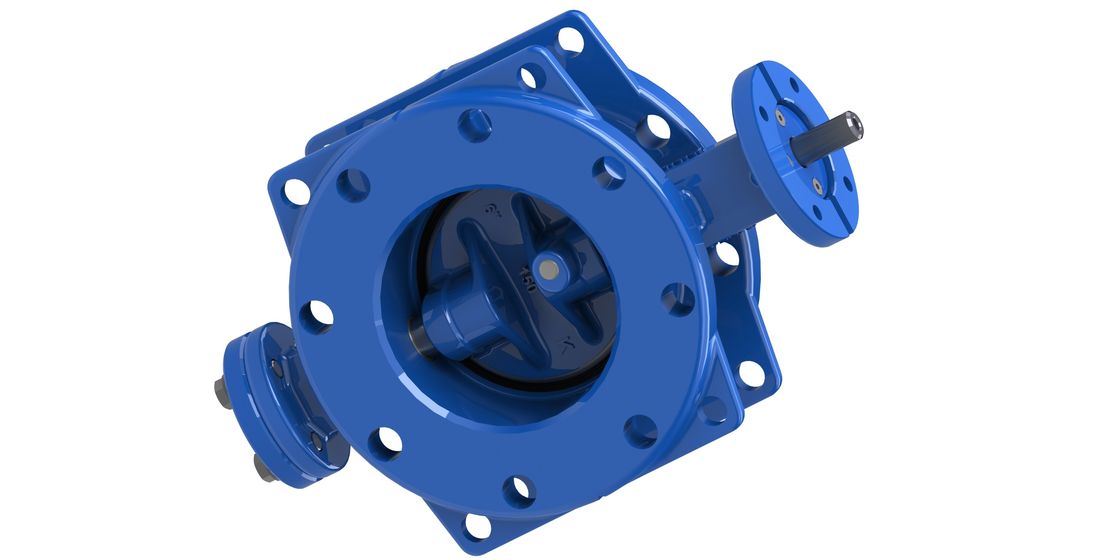

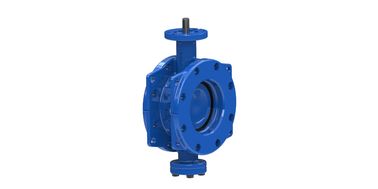

Thiết kế Dovetail Ductile Iron Double Eccentric Butterfly Valve Worm Gear có sẵn
Đặc điểm:
.Van được làm bằng thân DI, đĩa DI và vòng đĩa SS316.
Thiết kế tiên tiến với đuôi dovetail cả hai thiết kế niêm phong bên cạnh và được nắm bắt bởi epoxy ở phía sau với nhiều vòng nâng để có nhiều tiếp xúc với đĩa nhưng ít ma sát hơn trong khi đóng.
Thiết kế ngoại tâm đôi cung cấp ít khu vực tiếp xúc của niêm phong với đĩa, và ít căng thẳng ở vị trí mở của đĩa.
Thiết kế đĩa với hình dạng vòm và thông qua đĩa có thể cung cấp dung lượng dòng chảy tốt hơn, mạnh hơn và ít trọng lượng hơn
. Các trục và đĩa kết nối với pin tangential có thể được trao đổi và cung cấp kết nối cứng.
DN 150-350MM sử dụng đĩa phẳng, và DN 350-1200MM sử dụng đĩa hình vòm.
. Epoxy phủ bên trong và bên ngoài.
Thiết kế van có thể đáp ứng EN 593, BS 5155, AWWA C504 & API 609
. Kết nối kẹp trên có thể đáp ứng ISO 5211-1982, và F / F phù hợp với EN558-1 & AWWA C504.
Dữ liệu kỹ thuật:
Phạm vi kích thước: DN350-1200mm
Áp suất: 1.0Mpa; 1.6Mpa, 150/250 Psi
Nhiệt độ làm việc: -10 °C ~ 80 °C
Phương tiện lưu thông:Nước & Nước thải
Ứng dụng:
Hệ thống nước, hệ thống nước thải, hệ thống phân phối nước, hệ thống HVAC, công nghiệp, nhà máy điện
Sản xuất:
| Hệ thống chất lượng | |
| IQC | Kiểm tra các bộ phận gọi đến |
| IPQC | Kiểm tra quá trình sản xuất có trình độ |
| FQC | Tất cả các van được thử nghiệm áp suất |
| OQC | Kiểm tra tầm nhìn van và đóng gói |
| Đơn vị:MM | |||||||||||||||
| DN | L | H1 | H2 | H3 | φB | ΦK | ΦD | nΦd | C | ||||||
| #13 | #14 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 100 | 127 | 190 | 155 | 155 | 25 | 156 | 180 | 220 | 8Φ19 | 19 | |||||
| 150 | 140 | 210 | 212 | 215 | 40 | 211 | 240 | 285 | 8Φ23 | 19 | |||||
| 200 | 152 | 230 | 248 | 250 | 48 | 266 | 295 | 340 | 8Φ23 | 12Φ23 | 20 | ||||
| 250 | 165 | 250 | 268 | 280 | 48 | 319 | 350 | 355 | 405 | 12Φ23 | 12Φ28 | 22 | |||
| 300 | 178 | 270 | 322 | 315 | 50 | 370 | 400 | 410 | 460 | 12Φ23 | 12Φ28 | 24.5 | |||
| 350 | 190 | 290 | 350 | 335 | 50 | 429 | 460 | 470 | 520 | 16Φ23 | 16Φ28 | 26.5 | |||
| 400 | 216 | 310 | 375 | 355 | 55 | 480 | 515 | 525 | 580 | 16Φ28 | 16Φ31 | 28 | |||
| 450 | 222 | 330 | 415 | 405 | 55 | 530 | 548 | 565 | 585 | 640 | 20Φ28 | 20Φ31 | 30 | ||
| 500 | 229 | 350 | 450 | 425 | 55 | 582 | 609 | 620 | 650 | 715 | 20Φ28 | 20Φ34 | 31.5 | ||
| Đơn vị:MM | |||||||||||||||
| DN | L | H1 | H2 | H3 | φB | ΦK | ΦD | nΦd | C | ||||||
| #13 | #14 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 600 | 267 | 390 | 520 | 525 | 55 | 682 | 720 | 725 | 770 | 780 | 840 | 20Φ31 | 20Φ37 | 30 | 36 |
| 700 | 292 | 430 | 600 | 565 | 75 | 794 | 794 | 840 | 840 | 895 | 910 | 24Φ31 | 24Φ37 | 32.5 | 39.5 |
| 800 | 318 | 470 | 660 | 640 | 75 | 901 | 901 | 950 | 950 | 1015 | 1125 | 24Φ34 | 24Φ40 | 35 | 43 |
| 900 | 330 | 510 | 725 | 718 | 100 | 1001 | 1001 | 1050 | 1050 | 1050 | 1115 | 28Φ34 | 28Φ40 | 37.5 | 46.5 |
| 1000 | 410 | 550 | 800 | 785 | 110 | 1112 | 1112 | 1160 | 1170 | 1230 | 1255 | 28Φ37 | 28Φ43 | 40 | 50 |
| 1200 | 470 | 630 | 950 | 940 | 110 | 1328 | 1328 | 1380 | 1390 | 1455 | 1485 | 32Φ40 | 32Φ49 | 45 | 57 |
